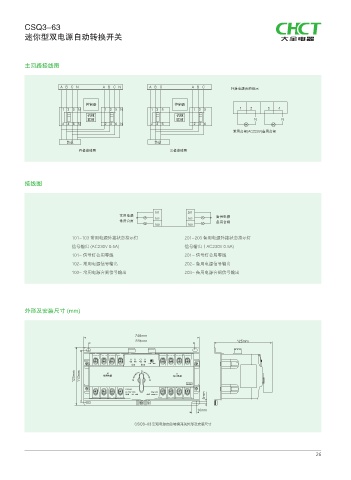

CSQ3-63
迷你型双电源自动转换开关

主回路接线图

"# $/ "# $/ "# $ " #$ ܰଋႂຸՋ᫑ૈᇧ

ଌ҃٧ ଌ҃٧
/ /
఺೙ ఺೙
ᐎᩙ ᐎᩙ / /
/ /
࣡ၸՋ᫑ "$ 7 ܫၸՋ᫑
᠆ᣑ ᠆ᣑ
ٽ౜ଋጲڎ ʻ౜ଋጲڎ

接线图

101 201
常用电源 备用电源
102 202
常用合闸 备用合闸
103 203
101~103 常用电源外接状态指示灯 201~203 备用电源外接状态指示灯
信号输出 (AC230V 0.5A) 信号输出（AC230V 0.5A)
101- 信号灯公用零线 201- 信号灯公用零线
102- 常用电源信号输出 202- 备用电源信号输出
103- 常用电源合闸信号输出 203- 备用电源合闸信号输出

外形及安装尺寸 (mm)

248mm
229mm 125mm

电源 合闸 电源 合闸
常用 备用 自动 手动
125mm 113mm 常用电源 N R 备用电源
R
N
Ie:63A
CSQ3-63
Ue:230V 50Hz Uimp:6kV
5mm
CB级 AC-33iB GB/T 14048.11
10mm

CSQ3-63 型双电源自动转换开关外形及安装尺寸

26
