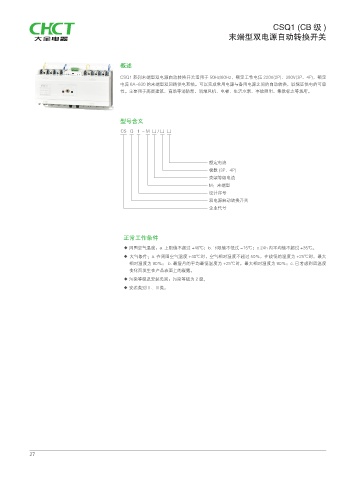

CSQ1 (CB 级 )
末端型双电源自动转换开关

概述

CSQ1 系列末端型双电源自动转换开关适用于 50Hz/60Hz，额定工作电压 220V(2P)、380V(3P、4P)，额定
电流 6A-630 的末端型双回路供电系统。可以完成常用电源与备用电源之间的自动转换，以保证供电的可靠
性。主要用于高层建筑、商场等消防泵、消烟风机、电梯、生活水泵、事故照明、集散标志等场所。

型号含义

CS Q 1 - M □ / □ □

额定电流
极数 (3P、4P)
壳架等级电流
M：末端型
设计序号
双电源自动转换开关
企业代号

正常工作条件

◆ 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃。
◆ 大气条件：a. 在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大
相对湿度为 90％； b. 最湿月的平均最低温度为 +25℃时，最大相对湿度为 90％；c. 已考虑到因温度
变化而发生在产品表面上的凝露。
◆ 污染等级及安装类别：污染等级为 2 级，
◆ 安装类别Ⅱ、Ⅲ类。

27
