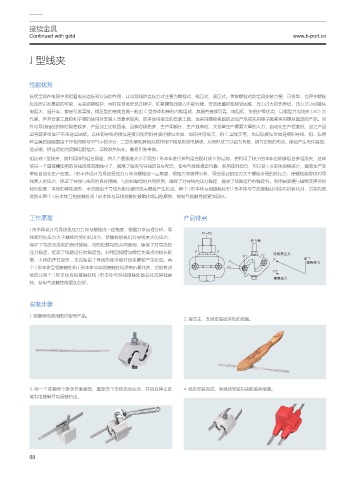

Page 18 - 浙江彼岸电气有限公司(样本)

接续金具
Continued with gold www.b-port.cn

J 型线夹

性能优势

接续金具在电网中承担着电流连接和分流的作用，其与导线的连接方式主要为螺栓式、楔压式、液压式。传统螺栓式的金具安装方便、可拆卸，但存在螺栓
松动而引发事故的可能，需要定期维护；同时在现场安装过程中，锁紧螺栓压接力不能保障，安装质置的检测较困难，压力过大损伤导线，压力过小则接续
电阻大，温升高，都易引发事故。楔压型的接续金具一般由 C 型壳体和梯形内楔组成，其具有接续可靠，电阻低，免维护等优点；以楔型并沟线夹 (JXD) 为
代表，但其安装工具枪和子弹的使用对安装人员要求较高，现多使用液压的安装工具，也采用螺栓紧固的近似产品或先用捶子敲紧再用螺丝固定的产品。另
外与导线相配的楔芯规格较多，产品加工比较困难，且楔芯规格多，生产周期长，生产效率低，大批量生产需要大量的人力，自动化生产程度低，加之产品
型号繁多给客户带来选型困扰。以往铜导线的接续连接只能用铜材质的接续金具，如铜并沟线夹、铜 C 型线夹等。当以铝接续金具连接铜导线，铜、铝两
种金属的接触面由于存在间隙与空气中的水分、二氧化碳和其他杂质作用下极易形成电解液，从而形成了以铝为负极、铜为正极的电池，使铝产生电化腐蚀，
造成铜、铝连接处的接触电阻增大，导致发热氧化，最易引发事故。
相比较 J 型线夹，其利用排列组合原理，将几个圆弧槽大小不同的 J 形本体进行排列组合配对成 B 形结构，使利用了较少的本体也能够组合多组线夹，这样
使同一个圆弧槽使用的导线直径范围缩小了，提高了线夹与导线的良好配合，使电气性能稳定可靠；利用排列组合，可以使 J 形本体规格减少，提离生产效
率和自动化生产程度。J 形本体设计为导线受压力方向与螺栓成一定角度，根据力学原理分析，导线受到的压力大于螺栓所受的抗拉力，使螺栓能提供对导
线更大的压力，保证了导线与线夹的良好接触，与防松螺母的共同使用，确保了对导线的压力稳定，提高了线路运行的稳定性。利用圆弧槽与螺栓支撑点的
较长距离，本体的弹性变形，来克服由于导线热胀冷缩对线夹螺栓产生松动。两个 J 形本体互相接触处和 J 形本体与导线接触处均涂有抗氧化剂，它能有效
地防止两个 J 形本体互相接触处和 J 形本体与导线接触处被氧化或其他腐蚀，使电气接触性能更加良好。

工作原理 产品特点

J 形本体设计为导线受压力方向与螺栓成一定角度，根据力学原理分析，导
' '
线受到的压力大于螺栓所受的抗拉力，使螺栓能提供对导线更大的压力，
᫁Ҧᒥ
保证了导线与线夹的良好接触，与防松螺母的共同使用，确保了对导线的
压力稳定，提高了线路运行的稳定性。利用圆弧槽与螺栓支撑点的较长距 ' ' ࠭ጲԩԌҦ
'
离，本体的弹性变形，来克服由于导线热胀冷缩对线夹螺栓产生松动。两 ' ' '
ᛂಞԩҦ
个 J 形本体互相接触处和 J 形本体与导线接触处均涂有抗氧化剂，它能有效 '
'
地防止两个 J 形本体互相接触处和 J 形本体与导线接触处被氧化或其他腐
୔୺ԌҦ
蚀，使电气接触性能更加良好。
安装步骤

1. 根据导线选用配对型号产品。
2. 清洁主、支线安装线夹处的表面。

3. 用一个或者两个扳手拧紧螺母，直至连个本体完全咬合，并且在停止区 4. 线夹安装完成，绝缘线安装时需配装绝缘罩。
域有电接触导电膏被挤出。
