接续金具
Continued with gold
J 型线夹
用途
J 型系列异型并沟线夹适用于架空电线路中导线的非承力接续与分支，与绝缘罩
配套使用起防护绝缘作用。
结构特点

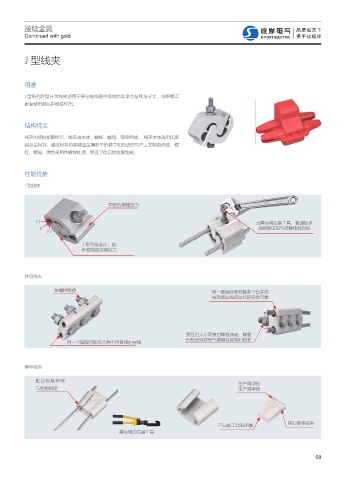

线夹的结构如图所示，线夹由本体、螺栓、螺母、弹垫组成， 线夹本体采用优质
铝合金材料，通过材料内部微量金属粒子的调节和先进的生产工艺制造而成；螺
栓、螺母、弹垫采用热镀锌处理，保证了优良的防腐性能。
性能优势
J 型线夹
恒定的接触压力
F1 无需专用安装工具，普通扳手
F 也能保证电气接触性能良好
F2
J 形弓背设计，自
补偿热胀冷缩应力
并沟线夹
多螺栓联接 同一接续处需安装多个铝并沟
线夹保证线路运行的安全可靠
受压力大小直接由螺栓决定，螺栓
的松动导致电气接触性能相对较差
同一个圆弧可配合几种不同直径的导线
楔型线夹
配合较紧密电 生产周期长
气性能稳定 生产效率低
产品加工比较困难 楔芯规格较多
需专用的安装工具
