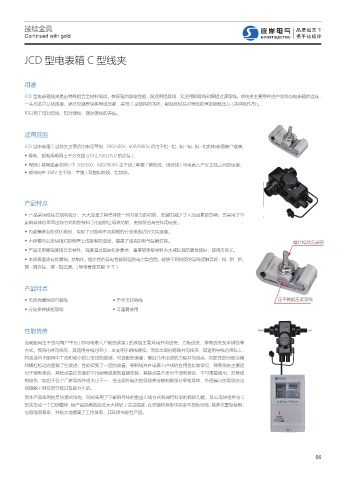

Page 15 - 浙江彼岸电气有限公司(样本)

接续金具
Continued with gold

JCD 型电表箱 C 型线夹

用途

JCD 型电表箱线夹是由特殊铝合金材料制成，有很强的导电性能，既适用铝导线，又适用铜导线和铜铝过渡导线。该线夹主要用在进户总线与电表箱的连接，
一头与进户总线连接，通过绞链楔块将导线压紧，采用 C 型结构的本体，能始终保持对导线的恒定接触压力 ( 共呼吸作用 )。
可以用于铝对铝线，铝对铜线，铜对铜线的连接。

适用范围

JCD 型电表箱 C 型线夹主要适用电压等级：300/500V、600/1000V, 适用于铝 - 铝、铜 - 铜、铜 - 铝的电表箱接户连接。
◆ 输电、配电用电网主干分支线 (LGJ\LJ\JKLYJ\TJ 的连接 )；
◆ 配网 ( 城网或者农网 ) 中 300/500、600/1000V 主干线 ( 单塑 / 铜绞线、铝绞线 ) 与电表入户分支线之间的连接；
◆ 城市网中 380V 主干线：单塑 \ 双塑铜绞线、铝绞线。

产品特点

◆ 产品采用绞接式结构设计，大大加强了其整体统一均匀受力的功能，安装时减少了人为因素的影响；另采用了不
影响导体的垂直出线方式和独特科学的自锁公母块功能，更加符合高空作用需要。
◆ 内弧槽多台阶优化排列，实现了对各种不同规格的分支电缆进行夹持连接。
◆ 本体槽与公压块相对的侧壁上成型有防滑齿，提高了线夹的电气接触性能。 螺丝松动无影响
◆ 产品采用高强度铝合金材料，强度超过国家标准要求，重量较传统材料大大减轻且防腐性能好，使用寿命长。
◆ 本体表面涂有抗腐蚀、抗氧化、憎水性的导电性能很强的电力复合脂，能使不同材质的导线接触良好，如：铝 - 铝、
铜 - 铜连接，铜 - 铝过渡。( 导电膏挥发期 10 年 )

产品特点

◆ 无需拆螺丝即可装线 ◆ 单手夹持导线 压平就能压紧导线
◆ 分接多种规格导线 ◆ 可重复使用

性能优势

当前配网主干线与每户单元 ( 即与电表入户前的连接 ) 的连接主要采用并沟线夹、力矩线夹、穿刺线夹及手绑线等
方式。传统的并沟线夹，其适用导线范围小，主要用于跳线接续；而后出现的跨径并沟线夹，其适用导线范围较大，
特别适合于配网中主线和较小的分支线的接续，可选配绝缘罩；最近几年出现的力矩并沟线夹，则是在防热胀冷缩
和螺栓松动方面做了些改进，性能得到了一定的改善。穿剌线夹在电表入户线的应用也比较常见，穿刺线夹主要适
用于弱电场合，其优点是在安装时不用剥绝缘层而直接安装，其缺点是不适用于强电场合，不可重复使用，对导线
有损伤，如由于各个厂家导线外径大小不一，会出现外偏大的导线将会被刺断部分单根导体，外径偏小的导线会出
现接触不到位而导致过载能力不足。
而本产品采用的是绞接式结构，同时采用了不影响导体的垂直出线方式各独特科学的自锁功能，及公母块组件与 C
型夹形成一个自锁整体，使产品完美结合还大大减轻了劳动强度，在安装和拆卸中完全不损伤导线，能多次重复使用，
与导线同寿命，并极大地提高了工作效率，属环保节能性产品。

06
