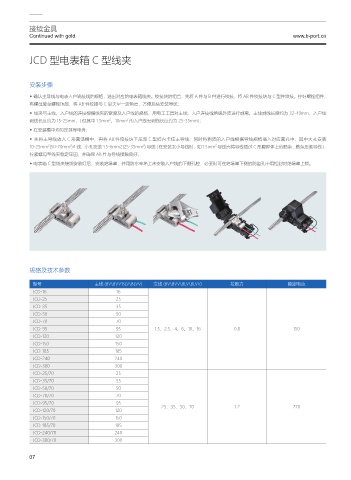

接续金具
Continued with gold www.b-port.cn

JCD 型电表箱 C 型线夹

安装步骤

◆ 确认主导线与电表入户端接线的规格，选出对应的电表箱线夹。绞接块的组合，先将 A 件与 B 件进行绞接，将 AB 件绞接块与 C 型件绞接。拧好螺栓组件，
将螺母旋至螺栓顶部，将 AB 件绞接与 C 型夹呈一定角度，方便后续安装导线；
◆ 线夹与主线、入户线的连接根据线夹的宽度及入户线的规格，用电工工具对主线、入户连接线绝缘外皮进行剥离。主线剥线长度约为 32-40mm，入户线
2
2
剥线长度约为 15-25mm，( 但其中 1.5mm 、10mm 的入户线需剥线长度约为 25-35mm)；
◆ 在安装槽中均匀涂抹导电膏；
◆ 先将主导线放入 C 形圆弧槽中，再将 AB 件绞接块下压至 C 型腔内卡住主导线；同时将剥皮的入户线根据导线规格插入对应圆孔中，其中大孔安装
2
2
10-25mm (50-70mm )# 线，小孔安装 1.5-6mm2(25-35mm ) 导线 ( 在安装太小导线时，如 1.5mm 导线需将导线插过 C 形腹腔体上的筋条，筋条压紧导线 )，
2
2
拧紧螺母至线夹稳定牢固，并确保 AB 件与导线接触良好；
◆ 电表箱 C 型线夹接线安装好后，安装绝缘罩，并用防水塞堵上未安装入户线的下侧孔腔，必要时可在绝缘罩下侧的防盗孔中用铅封对绝缘罩上锁。

规格及技术参数

型号 主线 (BV\BVV'BLV\BLVV) 支线 (BV\BVV\BLV\BLVV) 拉断力 额定电流
JCD-16 16
JCD-25 25
JCD-35 35
JCD-50 50
JCD-70 70
JCD-95 95 1.5、2.5、4、6、10、16 0.8 150
JCD-120 120
JCD-150 150
JCD-185 185
JCD-240 240
JCD-300 300
JCD-25/70 25
JCD-35/70 35
JCD-50/70 50
JCD-70/70 70
JCD-95/70 95 25、35、50、70 1.2 270
JCD-120/70 120
JCD-150/70 150
JCD-185/70 185
JCD-240/70 240
JCD-300/70 300

07
