STH3系列隔离开关

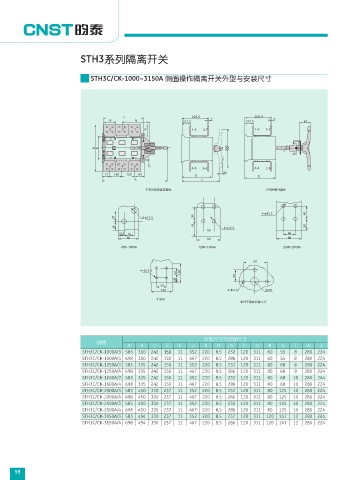

STH3C/CK-1000~3150A 侧面操作隔离开关外型与安装尺寸

J 208.5 208.5
R N 102.5 T 102.5 T 81
5 3 1 S 1-5 3-7 1-5 3-7

330
B K
6 I 4 2 L
4-8 2-6 4-8 2-6
14
71 120 120 60 E E
A C
3150Aᑵෂᒇ୻ݷᔫā 3150Aਡᅪݷᔫā

4-φ12.5 40
20 2-φ12.5 35
16 20
18 4-φ12.5
40
12.5 35 40
60 80 80
800~1000A 1250~1600A 2000~2500A

50
4-Ф12.5 50 100
25 25
50
120 3-Φ4.5 Φ30
3150A
ਡᅪ၄ܺᔭڔᓤߛࡁ

外型尺寸与安装尺寸
规格
A B C E L J K M N P Q R S T W Z
STH3C/CK-1000A/3 583 310 242 150 11 352 220 8.5 232 120 311 60 55 8 280 224
STH3C/CK-1000A/4 698 310 242 150 11 467 220 8.5 286 120 311 60 55 8 280 224
STH3C/CK-1250A/3 583 335 242 150 11 352 220 8.5 232 120 311 80 68 8 280 224
STH3C/CK-1250A/4 698 335 242 150 11 467 220 8.5 286 120 311 80 68 8 280 224
STH3C/CK-1600A/3 583 335 242 150 11 352 220 8.5 232 120 311 80 68 10 280 244
STH3C/CK-1600A/4 698 335 242 150 11 467 220 8.5 286 120 311 80 68 10 280 224
STH3C/CK-2000A/3 583 450 330 237 11 352 220 8.5 232 120 311 80 125 10 280 224
STH3C/CK-2000A/4 698 450 330 237 11 467 220 8.5 286 120 311 80 125 10 280 224
STH3C/CK-2500A/3 583 450 330 237 11 352 220 8.5 232 120 311 80 125 10 280 224
STH3C/CK-2500A/4 698 450 330 237 11 467 220 8.5 286 120 311 80 125 10 280 224
STH3C/CK-3150A/3 583 494 330 237 11 352 220 8.5 232 120 311 120 147 12 280 244
STH3C/CK-3150A/4 698 494 330 237 11 467 220 8.5 286 120 311 120 147 12 280 224

59
