隔离开关

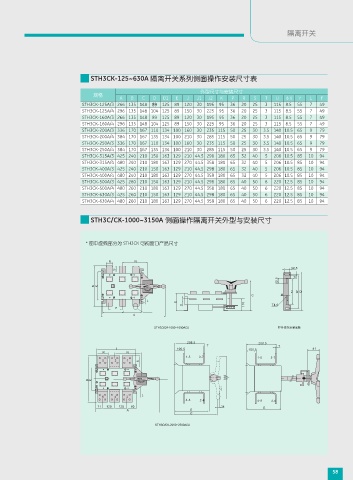

STH3CK-125~630A 隔离开关系列侧面操作安装尺寸表

外型尺寸与安装尺寸
规格
A B C D D1 E J J1 J2 K P R S T U φX Y L F
STH3CK-125A/3 266 135 148 89 125 89 120 30 195 95 36 20 25 3 115 8.5 55 7 49
STH3CK-125A/4 296 135 148 104 125 89 150 30 225 95 36 20 25 3 115 8.5 55 7 49
STH3CK-160A/3 266 135 148 89 125 89 120 30 195 95 36 20 25 3 115 8.5 55 7 49
STH3CK-160A/4 296 135 148 104 125 89 150 30 225 95 36 20 25 3 115 8.5 55 7 49
STH3CK-200A/3 336 170 167 110 134 100 160 30 235 115 50 25 30 3.5 140 10.5 65 9 79
STH3CK-200A/4 384 170 167 135 134 100 210 30 285 115 50 25 30 3.5 140 10.5 65 9 79
STH3CK-250A/3 336 170 167 110 134 100 160 30 235 115 50 25 30 3.5 140 10.5 65 9 79
STH3CK-250A/4 384 170 167 135 134 100 210 30 285 115 50 25 30 3.5 140 10.5 65 9 79
STH3CK-315A/3 425 240 210 150 163 129 210 44.5 298 180 65 32 40 5 206 10.5 85 10 94
STH3CK-315A/4 480 240 210 180 163 129 270 44.5 358 180 65 32 40 5 206 10.5 85 10 94
STH3CK-400A/3 425 240 210 150 163 129 210 44.5 298 180 65 32 40 5 206 10.5 85 10 94
STH3CK-400A/4 480 240 210 180 163 129 270 44.5 358 180 65 32 40 5 206 10.5 85 10 94
STH3CK-500A/3 425 260 210 150 163 129 210 44.5 298 180 65 40 50 6 220 12.5 85 10 94
STH3CK-500A/4 480 260 210 180 163 129 270 44.5 358 180 65 40 50 6 220 12.5 85 10 94
STH3CK-630A/3 425 260 210 150 163 129 210 44.5 298 180 65 40 50 6 220 12.5 85 10 94
STH3CK-630A/4 480 260 210 180 163 129 270 44.5 358 180 65 40 50 6 220 12.5 85 10 94

STH3C/CK-1000~3150A 侧面操作隔离开关外型与安装尺寸

* 图中虚线部分为 STH3CK 可视窗口产品尺寸

R N
32.5
S
62.5 M
B K
Z W Q
C M
L
E
T 110 T4.0
P
J
A
STH3C/CK-1000~1600A/3J ਡᅪݷᔫڔᓤ࢏ۇ

208.5 208.5
T T
J 100.5 100.5 81
R N
1-5 3-7 1-5 3-7
5 3 1 S
330
B K

6 4 2 L
4-8 2-6 4-8 2-6
71 120 120 60 14 E
A E
C
STH3C/CK-2000~2500A/3J

58
