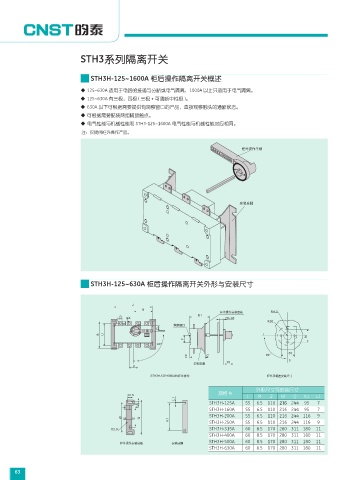

STH3系列隔离开关

STH3H-125~1600A 柜后操作隔离开关概述
◆ 125~630A 适用于电路的接通与分断或电气隔离，1000A 以上只适用于电气隔离。
◆ 125~630A 有三极，四极 ( 三极 + 可通断中性极 )。
◆ 630A 以下可根据需要提供有观察窗口的产品，直接观察触头的通断状态。
◆ 可根据需要配装两组辅助触点。
◆ 电气性能与机械性能和 STH3-125~1600A 电气性能与机械性能对应相同。
注：仅提供柜外操作产品。

ਡᅪݷᔫ၄ܺ

ڔᓤ࢏୭!

STH3H-125~630A 柜后操作隔离开关外形与安装尺寸

J
N
ਡᅪݷᔫڔᓤ࢏ۇ Φ4.5
D1
R φX 28~30
Φ30
S
ºI GQ D ܴ࡯ᜬޱ
·O ºI O
B U 50
F
90°
50
H C 90°
0
70
ڔᓤ࢏୭
P
STH3H-125~630A/JKਡᅪݷᔫ ਡᅪ၄ܺᔭڔᓤߛࡁ
外形尺寸与安装尺寸
规格 Ie
32.5 I M Z W Q K1 L1
L1
8.5 STH3H-125A 55 6.5 110 216 244 95 7
STH3H-160A 55 6.5 110 216 244 95 7
I
STH3H-200A 55 6.5 110 216 244 116 9
W M Z Q
K1 STH3H-250A 55 6.5 110 216 244 116 9
T3.0 STH3H-315A 60 8.5 170 280 311 180 11
STH3H-400A 60 8.5 170 280 311 180 11
STH3H-500A 60 8.5 170 280 311 180 11
ਡᅪݷᔫڔᓤ࢏ۇ ڔᓤ࢏୭
STH3H-630A 60 8.5 170 280 311 180 11
63
