隔离开关

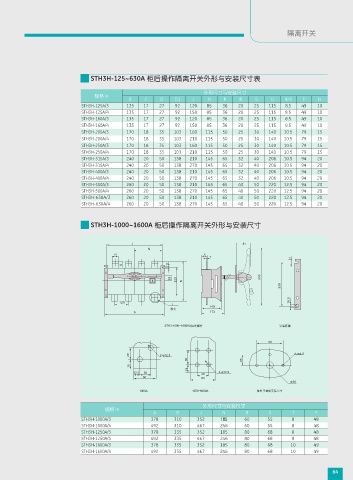

STH3H-125~630A 柜后操作隔离开关外形与安装尺寸表

外形尺寸与安装尺寸
规格 Ie
B C D D1 J N P R S U ΦX F H
STH3H-125A/3 135 17 27 92 120 85 36 20 25 115 8.5 49 10
STH3H-125A/4 135 17 27 92 150 85 36 20 25 115 8.5 49 10
STH3H-160A/3 135 17 27 92 120 85 36 20 25 115 8.5 49 10
STH3H-160A/4 135 17 27 92 150 85 36 20 25 115 8.5 49 10
STH3H-200A/3 170 18 35 103 160 115 50 25 30 140 10.5 79 15
STH3H-200A/4 170 18 35 103 210 115 50 25 30 140 10.5 79 15
STH3H-250A/3 170 18 35 103 160 115 50 25 30 140 10.5 79 15
STH3H-250A/4 170 18 35 103 210 115 50 25 30 140 10.5 79 15
STH3H-315A/3 240 20 50 138 210 145 65 32 40 206 10.5 94 20
STH3H-315A/4 240 20 50 138 270 145 65 32 40 206 10.5 94 20
STH3H-400A/3 240 20 50 138 210 145 65 32 40 206 10.5 94 20
STH3H-400A/4 240 20 50 138 270 145 65 32 40 206 10.5 94 20
STH3H-500A/3 260 20 50 138 210 145 65 40 50 220 12.5 94 20
STH3H-500A/4 260 20 50 138 270 145 65 40 50 220 12.5 94 20
STH3H-630A/3 260 20 50 138 210 145 65 40 50 220 12.5 94 20
STH3H-630A/4 260 20 50 138 270 145 65 40 50 220 12.5 94 20

STH3H-1000~1600A 柜后操作隔离开关外形与安装尺寸

J 81
N
R Y
T 11
S 11
28 220 B 330
220
16.5
120
I
हࡍ 140
A 172
STH3-1000~1600A/Jਡᅪݷᔫ ڔᓤ࢏୭

50
20 2-φ12.5 3-Φ4.5
35 25
18
16
12.5 35 40 4-φ12.5
60 80
Φ30
1000A 1250~1600A ਡᅪ၄ܺᔭڔᓤߛࡁ

外形尺寸与安装尺寸
规格 Ie
A B J N R S T Y
STH3H-1000A/3 378 310 352 185 60 55 8 48
STH3H-1000A/4 492 310 467 246 60 55 8 48
STH3H-1250A/3 378 335 352 185 80 68 8 48
STH3H-1250A/4 492 335 467 246 80 68 8 48
STH3H-1600A/3 378 335 352 185 80 68 10 49
STH3H-1600A/4 492 335 467 246 80 68 10 49

64
