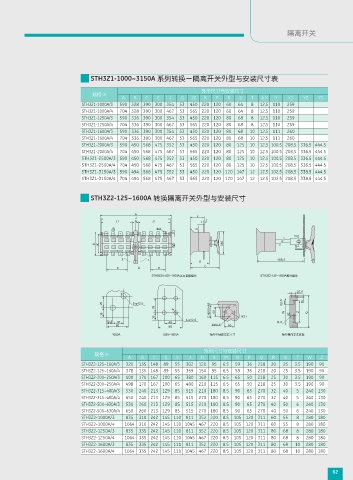

Page 67 - 北京森泰电器有限公司（88p）

隔离开关

STH3Z1-1000~3150A 系列转换一隔离开关外型与安装尺寸表

外形尺寸与安装尺寸
规格 Ie
A B C E J J1 J2 K P R S T φX Y Y1 Y2 Y3
STH3Z1-1000A/3 590 328 390 300 354 53 450 220 120 60 64 8 12.5 110 259
STH3Z1-1000A/4 704 328 390 300 467 53 565 220 120 60 64 8 12.5 110 259
STH3Z1-1250A/3 590 336 390 300 354 53 450 220 120 80 68 8 12.5 110 259
STH3Z1-1250A/4 704 336 390 300 467 53 565 220 120 80 68 8 12.5 110 259
STH3Z1-1600A/3 590 336 390 300 354 53 450 220 120 80 68 10 12.5 111 260
STH3Z1-1600A/4 704 336 390 300 467 53 565 220 120 80 68 10 12.5 111 260
STH3Z1-2000A/3 590 450 568 475 352 53 450 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
STH3Z1-2000A/4 704 450 568 475 467 53 565 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
STH3Z1-2500A/3 590 450 568 475 352 53 450 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
STH3Z1-2500A/4 704 450 568 475 467 53 565 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
STH3Z1-3150A/3 590 494 568 475 352 53 450 220 120 120 147 12 12.5 102.5 208.5 338.5 444.5
STH3Z1-3150A/4 704 494 568 475 467 53 565 220 120 120 147 12 12.5 102.5 208.5 338.5 444.5

STH3Z2-125~1600A 转换隔离开关外型与安装尺寸

A
J Y
J1 N J1 T
R ΦX S
11
330
B K M
ư Ư 189.5
E
P O P C
STH3Z2K-125~1600Aᑵෂᒇ୻ݷᔫā STH3Z2-125~1600Aਡᅪݷᔫ

32.5

20 2-φ12.5 62.5 M
35
18 ຳۇ65×65 50 Ф31 W M Z Q
16
12.5 35 40 4-φ12.5 t4.0
60 4Ф4.5 50
80
1000A 1250~1600A ਡᅪ၄ܺᔭڔᓤߛࡁ ਡᅪݷᔫڔᓤ࢏ۇ
外形尺寸与安装尺寸
规格 Ie
A B C E Y J J1 K M N P Q R S T W Z
STH3Z2-125~160A/3 320 135 148 89 55 302 120 95 6.5 59 36 218 20 25 3.5 190 90
STH3Z2-125~160A/4 378 135 148 89 55 359 150 95 6.5 59 36 218 20 25 3.5 190 90
STH3Z2-200~250A/3 400 170 167 100 65 380 160 115 6.5 65 50 218 25 30 3.5 190 90
STH3Z2-200~250A/4 498 170 167 100 65 480 210 115 6.5 65 50 218 25 30 3.5 190 90
STH3Z2-315~400A/3 530 240 213 129 85 515 210 180 8.5 90 65 270 32 40 5 240 130
STH3Z2-315~400A/4 650 240 213 129 85 515 270 180 8.5 90 65 270 32 40 5 240 130
STH3Z2-500~630A/3 530 260 213 129 85 515 210 180 8.5 90 65 270 40 50 6 240 130
STH3Z2-500~630A/4 650 260 213 129 85 515 270 180 8.5 90 65 270 40 50 6 240 130
STH3Z2-1000A/3 835 310 242 145 110 811 352 220 8.5 105 120 311 60 55 8 280 180
STH3Z2-1000A/4 1064 310 242 145 110 1045 467 220 8.5 105 120 311 60 55 8 280 180
STH3Z2-1250A/3 835 335 242 145 110 811 352 220 8.5 105 120 311 80 68 8 280 180
STH3Z2-1250A/4 1064 335 242 145 110 1045 467 220 8.5 105 120 311 80 68 8 280 180
STH3Z2-1600A/3 835 335 242 145 111 811 352 220 8.5 105 120 311 80 68 10 280 180
STH3Z2-1600A/4 1064 335 242 145 111 1045 467 220 8.5 105 120 311 80 68 10 280 180

62
