STH3系列隔离开关

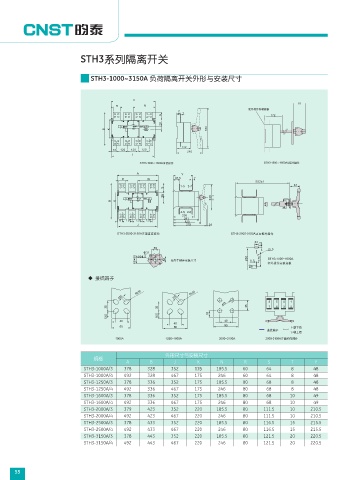

STH3-1000~3150A 负荷隔离开关外形与安装尺寸

A
81
R N
ਡᅪݷᔫڔᓤ࢏ۇ
Y
S T 172
28
330
B K
142
61 120 120 120 240
J
STH3-1000ķ1600Aᒇ୻ݷᔫ STH3-1000ķ1600A/Jਡᅪݷᔫ
A Y
R N 97.5 T
552±1
1-5 3-7 81
S
28 330
B K
4-82-6
236
291
61 120 120 120 320
J 370 14
STH3-2000-3150Aᑵෂᒇ୻ݷᔫ STH3-2000-3150Aᑵෂਡᅪݷᔫ
32
50 8.5 t3.0
Φ31
65×65 4Φ4.5 50 ਡᅪ၄ܺᔭڔᓤߛࡁ 280 8.5 175 ਡᅪݷᔫڔᓤ࢏ۇ
STH3-1000~1600A
60
◆ 接线端子

R6.50 R6.50
6.50 6.50
φ13 8 5 4 1
35 35 35 7 6 3 2
12.5 16.5 18
40 40
40
60 80 80 ࿟ޫሆఘ
ೌ୻࣡ᔇ
ሆޫ࿟ఘ
1000A 1250~1600A 2000~3150A 2000-3150Aᑵෂਡดݷᔫ
外形尺寸与安装尺寸
规格
A B J K N R S T Y
STH3-1000A/3 378 328 352 175 185.5 60 64 8 48
STH3-1000A/4 492 328 467 175 246 60 64 8 48
STH3-1250A/3 378 336 352 175 185.5 80 68 8 48
STH3-1250A/4 492 336 467 175 246 80 68 8 48
STH3-1600A/3 378 336 352 175 185.5 80 68 10 49
STH3-1600A/4 492 336 467 175 246 80 68 10 49
STH3-2000A/3 379 423 352 220 185.5 80 111.5 10 210.5
STH3-2000A/4 492 423 467 220 246 80 111.5 10 210.5
STH3-2500A/3 378 433 352 220 185.5 80 116.5 15 215.5
STH3-2500A/4 492 433 467 220 246 80 116.5 15 215.5
STH3-3150A/3 378 443 352 220 185.5 80 121.5 20 220.5
STH3-3150A/4 492 443 467 220 246 80 121.5 20 220.5

55
