STH3系列隔离开关

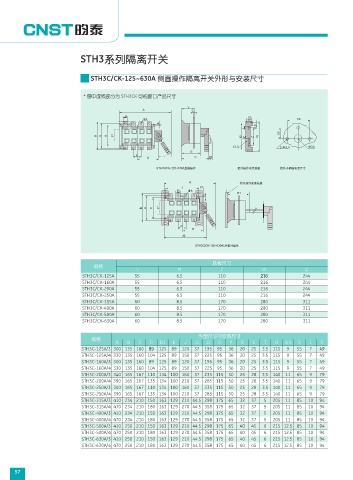

STH3C/CK-125~630A 侧面操作隔离开关外形与安装尺寸

* 图中虚线部分为 STH3CK 可视窗口产品尺寸
Y
A
T
R 32
φX 50
L
S
I 8.5
25
B U K F* W M Z Q
t3.0 3-Φ4.5 Φ30
E
P
D C 20
STH3C/CK-125~630Aᒇ୻ݷᔫ ਡᅪݷᔫڔᓤ࢏ۇ ਡᅪ၄ܺᔭڔᓤߛࡁ
A ਡᅪݷᔫڔᓤ࢏ۇ
J J1
R ΦX D1
L
S
B U K F*

P
D
J2
STH3C/CK-125~630A/JKਡᅪݷᔫ!

底板尺寸
规格
I M Z W Q
STH3C/CK-125A 55 6.5 110 216 244
STH3C/CK-160A 55 6.5 110 216 244
STH3C/CK-200A 55 6.5 110 216 244
STH3C/CK-250A 55 6.5 110 216 244
STH3C/CK-315A 60 8.5 170 280 311
STH3C/CK-400A 60 8.5 170 280 311
STH3C/CK-500A 60 8.5 170 280 311
STH3C/CK-630A 60 8.5 170 280 311

外型尺寸与安装尺寸
规格
A B C D D1 E J J1 J2 K P R S T U φX Y L F
STH3C-125A/3 300 135 160 89 125 89 120 37 195 95 36 20 25 3.5 115 9 55 7 49
STH3C-125A/4 330 135 160 104 125 89 150 37 225 95 36 20 25 3.5 115 9 55 7 49
STH3C-160A/3 300 135 160 89 125 89 120 37 195 95 36 20 25 3.5 115 9 55 7 49
STH3C-160A/4 330 135 160 104 125 89 150 37 225 95 36 20 25 3.5 115 9 55 7 49
STH3C-200A/3 340 165 167 110 134 100 160 37 235 115 50 25 28 3.5 140 11 65 9 79
STH3C-200A/4 390 165 167 135 134 100 210 37 285 115 50 25 28 3.5 140 11 65 9 79
STH3C-250A/3 340 165 167 110 134 100 160 37 235 115 50 25 28 3.5 140 11 65 9 79
STH3C-250A/4 390 165 167 135 134 100 210 37 285 115 50 25 28 3.5 140 11 65 9 79
STH3C-315A/3 410 234 210 150 163 129 210 44.5 298 175 65 32 37 5 205 11 85 10 94
STH3C-315A/4 470 234 210 180 163 129 270 44.5 358 175 65 32 37 5 205 11 85 10 94
STH3C-400A/3 410 234 210 150 163 129 210 44.5 298 175 65 32 37 5 205 11 85 10 94
STH3C-400A/4 470 234 210 180 163 129 270 44.5 358 175 65 32 37 5 205 11 85 10 94
STH3C-500A/3 410 250 210 150 163 129 210 44.5 298 175 65 40 45 6 215 12.5 85 10 94
STH3C-500A/4 470 250 210 180 163 129 270 44.5 358 175 65 40 45 6 215 12.5 85 10 94
STH3C-630A/3 410 250 210 150 163 129 210 44.5 298 175 65 40 45 6 215 12.5 85 10 94
STH3C-630A/4 470 250 210 180 163 129 270 44.5 358 175 65 40 45 6 215 12.5 85 10 94

57
