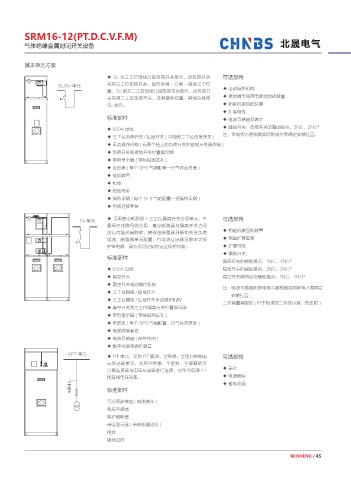

SRM16-12(PT.D.C.V.F.M)

气体绝缘金属封闭开关设备 北晟电气

基本单元方案

◆ SL 为三工位母线分段负荷开关单元，该负荷开关 可选部件
SL/So 单元 采用三工位负荷开关，具有合闸 - 分闸 - 接地三个位
◆ 电动操作机构 ◆ 电动操作机构
置，So 单元二工位母线分段负荷开关单元，该负荷开
◆ 短路及接地故障指示器 关采用二工位负荷开关，没有接地位置，其他功能同 ◆ 接地端电缆带电接地闭锁装置
◆ 可分离链接器 ( 电缆接头 ) SL 单元。 ◆ 钥匙机械互锁装置
◆ 避雷器 ◆ 扩展母线
标淮部件
◆ 钥匙机械互锁装置 ◆ 电流互感器及表计
◆ 预留扩展套管 ◆ 630A 母线 ◆ 辅助开关：负荷开关的辅助绥点，2NC，2NO*
◆ 扩展母线 ◆ 三工位负荷开关 / 接地开关 ( 可选配二工位负荷开关 ) 注：带电指示器根据实际配电方案确定安装位置。
◆ 环形电流互感器及表计 ◆ 手动操作机构 ( 有两个独立的负荷开关和接地开关操作轴 )
◆ 辅助开关： ◆ 负荷开关和接地开关位置指示牌
负荷开关的辅助接点，2NC、2NO* ◆ 带电显示器 ( 带核相测试孔 )
接地开关的辅助接点，2NC、2NO* ◆ 密度表 ( 每个 SF6 气箱配置—只气体密度表 )
熔断器的辅助接点，1NO* ◆ 挂锁装置
带信号的密度表接点，1NO ◆ 柜体
◆ 接地母排
◆ 操作手柄 ( 每个 SF6 气箱配置—把操作手柄 )
◆ 电缆连接套管

Sv 单元 ◆ 采用真空断路器 + 三工位隔离开关分段单元，主 可选部件
要用于线路母线分段，真空断路器与隔离开关之间
◆ 钥匙机械互锁装置
没有可靠机械联锁，确保由断路器开断和关合负荷
电流。断路器单元配置，有电流互感器及数字式保 ◆ 预留扩展套管
护继电器，具备无可比拟的安全保护功能。 ◆ 扩展母线
◆ 辆助开关：
标淮部件
真空开关的辅助接点，1NC，1NO*
◆ 630A 母线 隔离开关的辅助接点，2NC，2NO*
◆ 真空开关 真空开关跳闸信号辅助接点，1NC，1NO*
◆ 真空开关电动操作机构
注：电流互感器和带电指示器根据实际配电方案确定
◆ 三工位隔离 / 接地开关
安装位置
◆ 三工位隔离 / 接地开关手动操作机构
二次装置装配区 ( 位于柜顶的二次线小室、低压箱 )
◆ 真空开关和三工位隔离开关位置指示器
◆ 带电显示器 ( 带核相测试孔 )
◆ 密度表 ( 每个 SF6 气箱配置—只气体密度表 )
◆ 电缆连接套管
◆ 电流互感器 ( 保护作用 )
◆ 数字式继电保护装置
APT 单元
◆ PT 单元，又称 PT 模块，全绝缘、全密封结构电 可选部件
压互感器单元，利用全绝缘、全密封、全屏蔽的可
分离连接器与电压互感器进行连接，可作为电源 PT ◆ 表计
柜母线电压采集。 ◆ 电源模块
◆ 蓄电池组
标淮部件

可分离连接器 ( 电缆接头 )
电压互感器
保护熔断器
带电显示器 ( 带核相测试孔 )
柜体
接地母排
