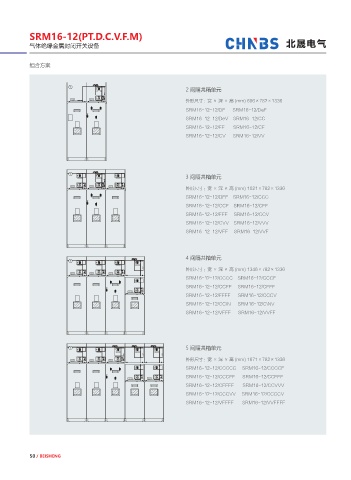

Page 54 - 浙江北晟电气有限公司

SRM16-12(PT.D.C.V.F.M)

气体绝缘金属封闭开关设备 北晟电气

组合方案

2 间隔共箱单元

外形尺寸：宽 × 深 × 高 (mm) 696×782×1336
SRM16-12-12/DF SRM16-12/DeF
SRM16-12-12/DeV SRM16-12/CC
SRM16-12-12/FF SRM16-12/CF
SRM16-12-12/CV SRM16-12/VV

3 间隔共箱单元

外形尺寸：宽 × 深 × 高 (mm) 1021×782×1336
SRM16-12-12/DFF SRM16-12/CCC
SRM16-12-12/CCF SRM16-12/CFF
SRM16-12-12/FFF SRM16-12/CCV
SRM16-12-12/CVV SRM16-12/VVV
SRM16-12-12/VFF SRM16-12/VVF

4 间隔共箱单元
外形尺寸：宽 × 深 × 高 (mm) 1346×782×1336
SRM16-12-12/CCCC SRM16-12/CCCF
SRM16-12-12/CCFF SRM16-12/CFFF
SRM16-12-12/FFFF SRM16-12/CCCV
SRM16-12-12/CC\N SRM16-12/C\NV
SRM16-12-12/VFFF SRM16-12/VVFF

5 间隔共箱单元

外形尺寸：宽 × 深 × 高 (mm) 1671×782×1336
SRM16-12-12/CCCCC SRM16-12/CCCCF
SRM16-12-12/CCCFF SRM16-12/CCFFF
SRM16-12-12/CFFFF SRM16-12/CCVVV
SRM16-12-12/CCCVV SRM16-12/CCCCV
SRM16-12-12/VFFFF SRM16-12/VVFFFF

50 / BEISHENG
