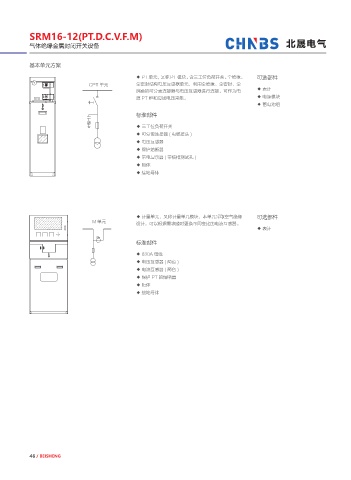

SRM16-12(PT.D.C.V.F.M)

气体绝缘金属封闭开关设备 北晟电气

基本单元方案

◆ PT 单元，又称 PT 模块。含三工位负荷开关。全绝缘、 可选部件
CPT 单元 全密封结构电压互感器单元，利用全绝缘、全密封、全
屏蔽的可分离连接器与电压互感器进行连接。可作为电 ◆ 表计
源 PT 柜和母线电压采集。 ◆ 电源模块
◆ 蓄电池组
标淮部件

◆ 三工位负荷开关
◆ 可分离连接器 ( 电缆接头 )
◆ 电压互感器
◆ 保护熔断器
◆ 带电显示器 ( 带核相测试孔 )
◆ 柜体
◆ 接地母排

◆ 计量单元，又称计量单元模块，本单元采取空气绝缘 可选部件
M 单元
设计，可以根据需求随时更换不同变比的电流互感器。
◆ 表计
标淮部件

◆ 630A 母线
◆ 电压互感器 ( 两台 )
◆ 电流互感器 ( 两台 )
◆ 保护 PT 的熔断器
◆ 柜体
◆ 接地母排

46 / BEISHENG
