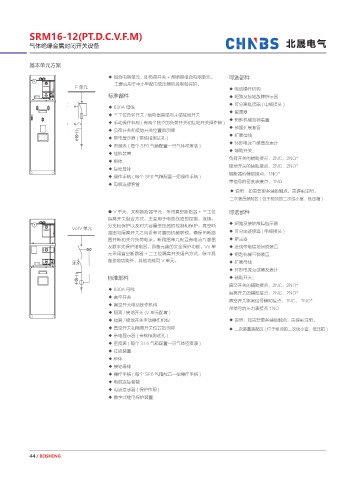

SRM16-12(PT.D.C.V.F.M)

气体绝缘金属封闭开关设备 北晟电气

基本单元方案

◆ 组合电器单元，即负荷开关 + 熔断器组合电器单元。 可选部件
主要应用于中小型配电变压器的控制和保护。
F 单元 ◆ 电动操作机构
标淮部件 ◆ 短路及接地故障指示器
◆ 可分离链接器 ( 电缆接头 )
◆ 630A 母线
◆ 避雷器
◆ 三工位负荷开关 / 熔断器首端与末端接地开关
◆ 钥匙机械互锁装置
◆ 手动操作机构 ( 有两个独立的负荷开关和接地开关操作轴 )
◆ 预留扩展套管
◆ 负荷开关和接地开关位置指示牌
◆ 扩展母线
◆ 带电显示器 ( 带核相测试孔 )
◆ 环形电流互感器及表计
◆ 密度表 ( 每个 SF6 气箱配置一只气体密度表 )
◆ 辅助开关：
◆ 挂锁装置
负荷开关的辅助接点，2NC、2NO*
◆ 柜体
接地开关的辅助接点，2NC、2NO*
◆ 接地母排
熔断器的辅助接点，1NO*
◆ 操作手柄 ( 每个 SF6 气箱配置—把操作手柄 )
带信号的密度表接点，1NO
◆ 电缆连接套管
◆ 说明：如需要更多辅助触点，需提前注明。
二次装置装配区 ( 位于柜顶的二次线小室、低压箱 )
●V 单元，又称断路器单元，采用真空断路器 + 三工位 可选部件
隔离开关组合方式，主要用于电缆线路的控制、连接、
◆ 短路及接地故障指示器
分支和保护以及对大容量变压器的控制和保护。真空断
Vo/V 单元
路器与隔离开关之间设有可靠的机械联锁，确保由断路 ◆ 可分离链接器 ( 电缆接头 )
器开断和关合负荷电流。断路器单元配置有电流互感器 ◆ 避雷器
及数宇式保护继电器，具备完善的安全保护功能。Vo 单 ◆ 进线带电接地闭锁装置
元采用直空断路器 + 二工位隔离开关组合方式，除不具 ◆ 钥匙机械互锁装置
备接地功能外，其他功能同 V 单元。 ◆ 扩展母线
◆ 环形电流互感嚣及表计
标淮部件 ◆ 辅助开关：
真空开关的辅助接点，2NC、2NO*
◆ 630A 母线
隔离开关的辅助接点，2NC、2NO*
◆ 真空开关
真空开关跳闸信号辅助接点，1NC， 1NO*
◆ 真空开关电动操作机构
带信号的压力表接点 1NO
◆ 隔离 / 接地开关 (V 单元配置 )
◆ 隔离 / 接地开关手动操作机构 ◆ 说明：如需要更多辅助触点，需提前注明。
◆ 真空开关和隔离开关位置指示牌 ◆ 二次装置装配区 ( 位于柜顶的二次线小室、低压箱 )
◆ 带电显示器 ( 带核相测试孔 )
◆ 密度表 ( 每个 SF6 气箱配置一只气体密度表 )
◆ 挂锁装置
◆ 柜体
◆ 接地母排
◆ 操作手柄 ( 每个 SF6 气箱配置—把操作手柄 )
◆ 电缆连接套管
◆ 电流互感器 { 保护作用 )
◆ 数字式继电保护装置

44 / BEISHENG
