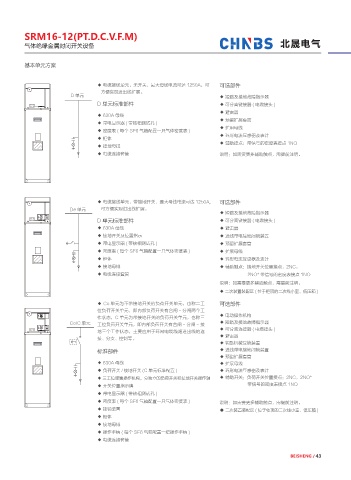

SRM16-12(PT.D.C.V.F.M)

气体绝缘金属封闭开关设备 北晟电气

基本单元方案

◆ 电缆接线单元，无开关，最大母线电流可达 1250A，可 可选部件
方便实现进出线扩展。
D 单元 ◆ 短路及接地故障指示器
D 单元标淮部件 ◆ 可分离链接器 ( 电缆接头 )
◆ 避雷器
◆ 630A 母线
◆ 预留扩展套管
◆ 带电显示器 ( 带核相测试孔 )
◆ 扩用母线
◆ 密度表 ( 每个 SF6 气箱配置一只气体密度表 )
◆ 环形电流互感器及表计
◆ 柜体
◆ 辅助接点：带信号的密度表接点 1NO
◆ 接地母排
◆ 电缆连接套管 说明：如需要更多辅助触点，需提前注明。

◆ 电缆接线单元，带接地开关，最大母线电流可达 1250A, 可选部件
De 单元 可方便实现进出线扩展。
◆ 短路及接地故障指示器
D 单元标淮部件 ◆ 可分离链接器 ( 电缆接头 )
◆ 630A 母线 ◆ 避雷器
◆ 接地开关及位置指示 ◆ 进线带电接地闭锁装置
◆ 带电显示器 ( 带核相测试孔 ) ◆ 预留扩展套管
◆ 密度表 ( 每个 SF6 气箱配置一只气体密度表 ) ◆ 扩展母线
◆ 柜体 ◆ 环形电流互感器及表计
◆ 接地母排 ◆ 辅助触点：接地开关位置接点，2NC，
◆ 电缆连接套管 2NO* 带信号的密度表接点 1NO
说明：如需要更多辅助触点，需提前注明。
◆ 二次装置装配区 ( 位于柜顶的二次线小室、低压箱 )

◆ Co 单元为不带接地开关的负荷开关单元，也称二工 可选部件
位负荷开关单元，即内部负荷开关有合闸 - 分闸两个工
作状态，C 单元为带接地开关的负荷开关单元，也称三 ◆ 电动操作机构
Co/C 单元 工位负荷开关单元，即内部负荷开关有合闸 - 分闸 - 接 ◆ 短路及接地故障指示器
地三个工作状态，主要应用于环网电缆线路进出线的连 ◆ 可分离连接器 ( 电缆接头 )
◆ 避雷器
接、分支、控制等。
◆ 钥匙机械互锁装置
标淮部件 ◆ 进线带电接地闭锁装置
◆ 预留扩展套管
◆ 630A 母线 ◆ 扩展母线
◆ 负荷开关 / 接地开关 (C 单元标准配置 ) ◆ 环形电流互感器及表计
◆ 三工位弹簧操作机构，分独立的负荷开关和接地开关操作轴 ◆ 辅助开关：负荷开关位置接点：2NC，2NO*
◆ 开关位置指示牌 带信号的密度表接点 1NO
◆ 带电显示器 ( 带核相测试孔 )
◆ 密度表 ( 每个 SF6 气箱配置一只气体密度表 ) 说明：如需要更多辅助触点，需提前注明。
◆ 挂锁装置 ● 二次装置装配区 ( 位于柜顶的二次线小室、低压箱 )
◆ 柜体
◆ 接地母排
◆ 操作手柄 ( 每个 SF6 气箱配置一把操作手柄 )
◆ 电缆连接套管

BEISHENG / 43
