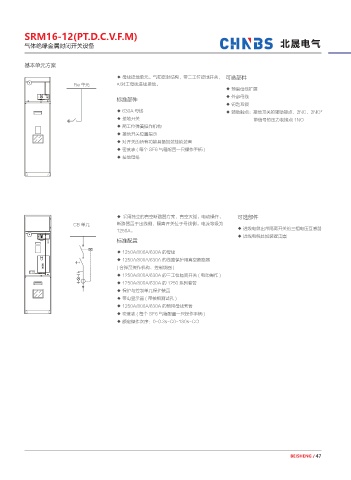

SRM16-12(PT.D.C.V.F.M)

气体绝缘金属封闭开关设备 北晟电气

基本单元方案

◆ 母线接地单元。气箱密封结构，带二工位接地开关， 可选部件
Be 单元 可对主母线进线接地。
◆ 预留母线扩展
标淮部件 ◆ 外部母线
◆ 钥匙互锁
◆ 630A 母线 ◆ 辅助触点：接地开关的辅助接点，2NC，2NO*
◆ 接地开关 带信号的压力表接点 1NO
◆ 两工位弹簧操作机构
◆ 接地开关位置指示
◆ 对开关的所有功能具备加装挂锁装置
◆ 密度表 ( 每个 SF6 气箱配置一只操作手柄 )
◆ 接地母排

◆ 采用独立的真空断路器方案，真空灭弧，电动操作。 可选部件
CB 单元 断路器置于出线侧，隔离开关位于母线侧。电流等级为
1250A。 ◆ 进线电缆出带隔离开关的三相电压互感器
◆ 进线电缆处加装避雷器
标准配置

◆ 1250A/800A/630A 的母线
◆ 1250A/800A/630A 的线路保护用真空断路器
( 合弹簧操作机构、控制线圈 )
◆ 1250A/800A/630A 的三工位隔离开关 ( 电动操作 )
◆ 1250A/800A/630A 的 1250 系列套管
◆ 保护与控制单元保护装置
◆ 带电显示器 ( 带核相测试孔 )
◆ 1250A/800A/630A 的预留母线套管
◆ 密度表 ( 每个 SF6 气箱配置一只操作手柄 )
◆ 额定操作次序：0-0.3s-C0-180s-CO
