SRM16-12(PT.D.C.V.F.M)

           气体绝缘金属封闭开关设备                                                                            北晟电气


           产品的结构特点

           ◆ 柜体:柜体由 2mm 敷铝锌板折弯后组装而成,起支撑主气箱并对开关柜操作机构,外部元件进行防护的作用。柜体前面板上有—次方案模拟图、开关
           状态指示、操作孔等。
           ◆ 气箱:气箱为 3mm 304 不锈钢板焊接,内装有开关设备的一次带电部件,气箱采用焊接机器人焊接,通过等压抽真空和氦检漏技术,保证产品的密封性。
           箱体上装有密度继电器以观测箱体内气体压力,箱体还装有防爆膜片,当发生内部电弧故障时,防爆膜片破裂,释放故障气体,保证用户最小损失。
           ◆ 负荷开关 / 接地开关:
           负荷开关分为二工位 ( 合闸 - 分闸 ) 和三工位 ( 合闸 - 分闸—接地 ) 两种结构。
           接地开关:接地开关和负荷开关之间实现联动操作,设置有机械联锁,确保安全操作。
           真空断路器/隔离开关:断路器方案分为 V 方案和 CB 方案,V 方案为隔离开关和断路器为一体式结构,断路器位于母线侧;CB 方案为真空断路器及其操
           作机构为独立单元 , 断路器位于电缆侧。
           ◆ 操动机构
           三工位负荷开关操动机构:
           ◇ T 型:“合”、“分”、“接地”均为手动操作,用于电缆进出线柜;
           ◇ TR 型:与 T 型类似,不同之处在于手动合闸操作中已对弹簧进行储能以备分闸,可由旋钮、分闸线圈、熔断器或继电器来控制分闸 , 用于组合电器。
           ◇ TM 型:与 T 型类似 , 增加了电动。“合”、“分”操作。
           ◇ TRM 型:与 TR 型类似,增加了电动“台”、“分”操作。
           真空开关,真空断路器柜的三工位隔离开关操动机构:
           ◇ T1 型:配在 V 方案断路器柜上。
           ◇ T2 型:配在 CB 方案断路器柜上。
           真空开关,真空断路器撰动机构:
           ◇ 真空开关,真空断路器操动机构句适用于断路器柜 V 方案和 CB 方案 ;
           ◆ 熔断器
           在 F 柜中,熔断器先安装在熔断器支座上 , 然后再插入熔断器绝缘筒中。
           三个品字形分布的熔断器绝缘筒位于气箱内并与气箱很好的密封。当熔断器支座插入绝缘筒后,绝缘筒与外界隔离,能够保证不受外界污秽的影响,熔断器
           任意—相熔断都能引起撞针触发,带动快速联动机构实现负荷开关分闸。

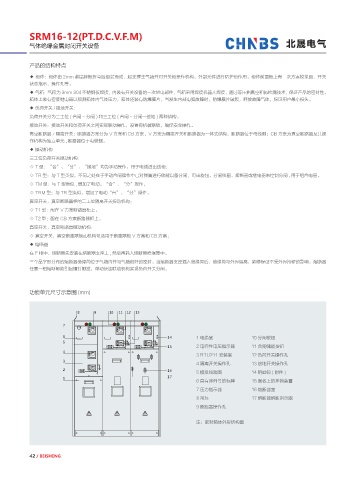

           功能单元尺寸示意图 (mm)








                                                                     1 电缆室             10 分闸按钮
                                                                     2 电容性电压指示器        11 合闸储能按钮
                                                                     3 RTU211 安装室      12 负荷开关操作孔
                                                                     4 隔离开关操作孔         13 接地开关操作孔
                                                                     5 模拟线路图           14 钥匙锁 ( 附件 )
                                                                     6 具有序列号的标牌        15 面板上的挂锁装置
                                                                     7 压力指示器           16 熔断器室
                                                                     8 吊环              17 熔断器熔断指示器
                                                                     9 断路器操作孔

                                                                    注:密封箱体外形结构图
