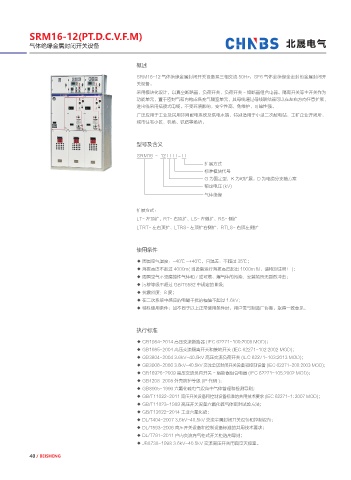

SRM16-12(PT.D.C.V.F.M)

气体绝缘金属封闭开关设备 北晟电气

概述

SRM16-12 气体绝缘金属封闭开关设备系三相交流 50Hz，SF6 气体全绝缘全密封的金属封闭开
关设备。
采用模块化设计，以真空断路器、负荷开关、负荷开关 - 熔断器组合电器、隔离开关等主开关作为
功能单元，置于密封气箱内构成各充气隔室单元，其母线通过母线联结器可以在左右方向任意扩展，
进出线采用插接式电缆。不受环境影响，安全性高，免维护，可靠性强。
广泛应用于工业及民用环网配电系统及供电末端，特别适用于小型二次配电站、工矿企业开闭所、
城市住宅小区、机场、铁路等场所。

型号及含义

SRM16 - 12 □ □- □
扩展方式
标准模块代号
G 为固定型，K 为可扩展，D 为电缆分支箱方案
额定电压 (kV)
气体绝缘

扩展方式：
LT- 左顶扩、RT- 右顶扩、LS- 左侧扩、RS- 侧扩
LTRT- 左右顶扩、LTRS- 左顶扩右侧扩、RTLS- 右顶左侧扩

使用条件

◆ 周围空气温度：-40℃ ~+40℃，日温差：不超过 35℃；
◆ 海拔高度不超过 4000m( 当设备运行海拔高度超出 1000m 时，请特别注明！ )；
◆ 周围空气不受腐蚀性气体和／或可燃、爆气体的污染，安装场所无剧烈冲击；
◆ 污秽等级不超过 GB/T5582 中规定的Ⅲ级；
◆ 抗震烈度：8 度；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV；
◆ 特殊使用条件：如不同于以上正常使用条件时，用户需与制造厂协商，取得一致意见。

执行标准

◆ GB1984-2014 高压交流断路器 (IEC 62271-100:2008 MOD)；
◆ GB1985-2004 高压交流隔离开关和接地开关 (IEC 62271-102:2002 MOD)；
◆ GB3804-2004 3.6kV~40.5kV 高压交流负荷开关 (IEC 62271-103:2013 MOD)；
◆ GB3906-2006 3.6kV~40.5kV 交流金属封闭开关设备和控制设备 (IEC 62271-200:2003 MOD)；
◆ GB16926-2009 高压交流负荷开关 - 熔断器组合电器 (IEC 62271-105:2002 MOD)；
◆ GB4208-2008 外壳防护等级 (IP 代码 )；
◆ GB8905-1996 六氟化硫电气设备中气体管理和检测导则；
◆ GB/T11022-2011 高压开关设备和控制设备标准的共用技术要求 (IEC 62271-1: 2007 MOD)；
◆ GB/T11023-1989 高压开关设备六氟化硫气体密封试验方法；
◆ GB/T12022-2014 工业六氟化硫；
◆ DL/T404-2007 3.6kV~40.5kV 交流金属封闭开关设备和控制设备；
◆ DL/T593-2006 高压开关设备和控制设备标准的共用技术要求；
◆ DL/T791-2011 户内交流充气柜式开关柜选用导则；
◆ JB8738-1998 3.6kV~40.5kV 交流高压开关用真空灭弧室。
