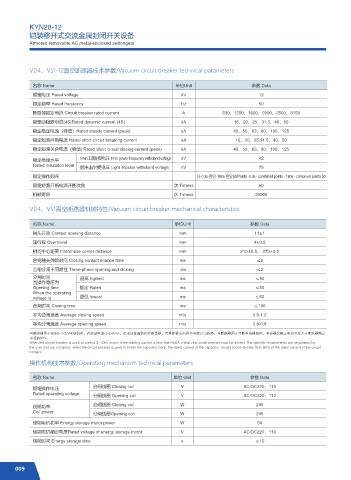

KYN28-12
铠装移开式交流金属封闭开关设备
Armored removable AC metal-enclosed switchgear

VD4、VS1-12真空断路器技术参数/Vacuum circuit breaker technical parameters

名称 Name 单位Unit 参数 Data
额定电压 Rated voltage kV 12
额定频率 Rated frequency Hz 50
断路器额定电流 Circuit breaker rated current A 630、1250、1600、2000、2500、3150
额定动稳定电流(4S)Rated dynamic current (4S) kA 16、20、25、31.5、40、50
额定稳定电流（峰值）Rated steady current (peak) kA 40、50、63、80、100、125
额定短路开断电流 Rated short-circuit breaking current kA 16、20、25.31.5、40、50
额定短路关合电流（峰值) Rated short circuit closing current (peak) kA 40、50、63、80、100、125
额定绝缘水平 1min工频耐受电压 1min power frequency withstand voltage kV 42
Rated insulation level 雷冲击耐受电压 Light impulse withstand voltage kV 75
额定操作顺序 分-0.3s-合分-180s-合分50/Points -0.3s - combined points - 180s - combined points 50
额定短路开断电流开断次数 次 Timess 50
机械寿命 次 Timess 20000

VD4、VS1真空断路器机械特性/Vacuum circuit breaker mechanical characteristics

名称 Name 单位Unit 参数 Data
触头开距 Contact opening distance mm 11±1
超行程 Overtravel mm 4±0.5
相间中心距离 Interphase center distance mm 210±0.5， 275±0.5
合闸触头弹跳时间 Closing contact bounce time ms ≤2
三相分闸不同期性 Three-phase opening and closing ms ≤2
分闸时间 最高 highest ms ≤50
当操作电压为
Opening time 额定 Rated ms ≤50
When the operating
voltage is 最低 lowest ms ≤60
合闸时间 Closing time ms ≤100
平均合闸速度 Average closing speed m/s 0.9-1.2
平均分闸速度 Average opening speed m/s 0.6-0.8
当断路器用于控制3~10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，电容器的额定电流不应大于断路器额定
电流的80%。
When the circuit breaker is used to control 3~10kV motor, if the starting current is less than 600A, metal zinc oxide arrester must be added. The specific requirements are negotiated by
the user and our company: when the circuit breaker is used to break the capacitor bank, the rated current of the capacitor should not be Greater than 80% of the rated current of the circuit
breaker.
操作机构技术参数/Operating mechanism technical parameters

名称 Name 单位 Unit 参数 Data

额定操作电压 合闸线圈 Closing coil V AC/DC220，110
Rated operating voltage 分闸线圈 Opening coil V AC/DC220，110

线圈功率 合闸线圈 Closing coil W 245
Coil power
分闸线圈Opening coil W 245
储能电机功率 Energy storage motor power W 50
储能电机额定电压Rated voltage of energy storage motor V AC/DC220，110
储能时间 Energy storage time s ≤10
