KYN28-12
铠装移开式交流金属封闭开关设备
Armored removable AC metal-enclosed switchgear

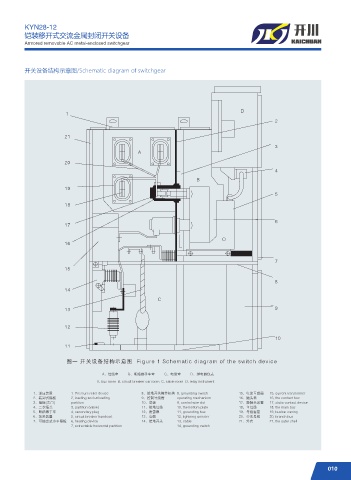

开关设备结构示意图/Schematic diagram of switchgear

%

"

#

$

ప̬ ᐬڟ䃪ำ㏿Ჰ⹦ᘻప 'JHVSF 4DIFNBUJD EJBHSBN PG UIF TXJUDI EFWJDF

A、母线室 B、断路器手车室 C、电缆室 D、继电器仪表
A, bus room B, circuit breaker car room C, cable room D, relay instrument
1、泄压装置 1. Pressure relief device 8、接地开关操作机构 8, grounding switch 15、电流互感器 15, current transformer
2、装卸式隔板 2, loading and unloading 9、控制导线槽 operating mechanism 16、触头盒 16, the contact box
3、隔板(活门) partition 10、底板 9, control wire slot 17、静触头装置 17, static contact device
4、二次插头 3, partition (valve) 11、接地母线 10, the bottom plate 18、主母线 18, the main bus
5、断路器手车 4, secondary plug 12、避雷器 11, grounding bus 19、母线套管 19, busbar casing
6、加热装置 5, circuit breaker handcart 13、电缆 12, lightning arrester 20、分支母线 20, branch bus
7、可抽出式水平隔板 6, heating device 14、接地开关 13, cable 21、外壳 21, the outer shell
7, extractable horizontal partition 14, grounding switch

010
