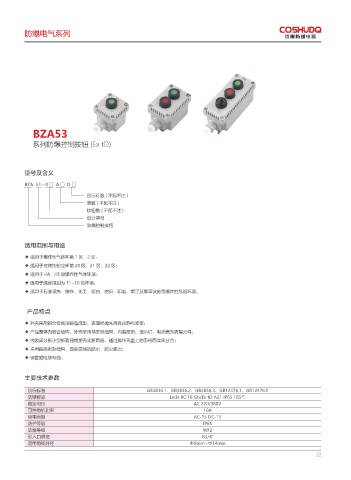

Page 25 - 乐清市崇顺电器有限公司

防爆电气系列

BZA53

系列防爆控制按钮 (Ex tD)

型号及含义

BZA 53 - B □ A □ D □
指示灯数 ( 不配不注 )
表数 ( 不配不注 )
按钮数 ( 不配不注 )
设计序号
防爆控制按钮

适用范围与用途

◆ 适用于爆炸性气体环境 1 区、2区：
◆ 适用于可燃性粉尘环境 20 区、21 区、22 区；
◆ 适用于 IIA、IIB 级爆炸性气体环境；
◆ 适用于温度组别为 T1~T6 的环境；
◆ 适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境。

产品特点

◆ 外壳采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑；
◆ 产品整体为复合结构，外壳采用增安型结构，内装按钮、指示灯、电流表为防爆元件；
◆ 内装高分断小型断路器或塑壳式断路器，通过操作壳盖上的手柄而实现分合；
◆ 采用曲路密封结构，具有较强的防水、防尘能力；
◆ 钢管或电缆布线。

主要技术参数

执行标准 GB3836.1、GB3836.2、GB3836.3、GB12476.1、GB12476.5
防爆标志 Exde IIC T6 Gb/Ex tD A21 IP65 T85℃
额定电压 AC 220/380V
可控电机功率 10A
使用类别 AC-15 DC-13
防护等级 IP65
防腐等级 WF2
引入口规格 G3/4"
适用电缆外径 Ф9mm~Ф14mm
