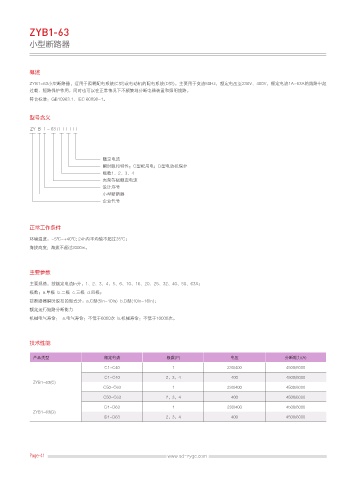

ZYB1-63
小型断路器

概述

ZYB1-63小型断路器，适用于照明配电系统(C型)或电动机的配电系统(D型)。主要用于交流50Hz，额定电压至230V、400V，额定电流1A~63A的线路中起
过载、短路保护作用，同时也可以在正常情况下不频繁地分断电器装置和照明线路。
符合标准：GB10963.1、IEC 60898-1。

型号含义
ZY B 1 - 63 / □ □ □

额定电流
瞬时脱扣特性：C型配用电；D型电动机保护
极数1、2、3、4
壳架等级额定电流
设计序号
小型断路器
企业代号

正常工作条件

环境温度：-5℃~+40℃; 24h内平均值不超过35℃；
海拔高度：海拔不超过2000m。

主要参数
主要规格：按额定电流In分：1、2、3、4、5、6、10、16、20、25、32、40、50、63A；
极数：a.单极 b.二极 c.三极 d.四极；
按断路器瞬时脱扣的型式分：a.C型(5In~10In) b.D型(10In~16In)；
额定运行短路分断能力
机械电气寿命： a.电气寿命：不低于6000次 b.机械寿命：不低于10000次。

技术性能

产品类型 额定电流 极数(P) 电压 分断能力(A)
C1~C40 1 230/400 4500/6000

C1~C40 2，3，4 400 4500/6000
ZYB1-63(C)
C50~C63 1 230/400 4500/6000
C50~C63 2，3，4 400 4500/6000
D1~D63 1 230/400 4500/6000
ZYB1-63(D)
D1~D63 2，3，4 400 4500/6000
