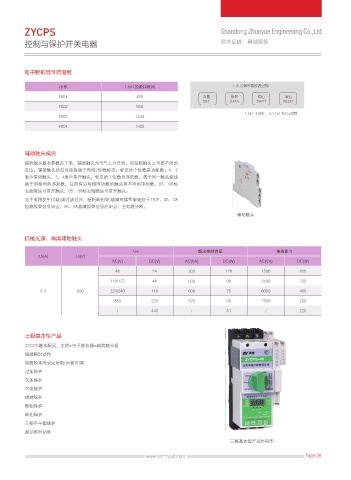

Page 33 - 山东卓越工程有限公司

ZYCPS Shandong Zhuoyue Engineering Co.,Ltd
控制与保护开关电器 追求卓越 真诚服务

电子脱扣器可调面板

序号 1.5lr1的脱扣时间 䃪㒚࣮᪜ᬢ䄣⾦䒩
F001 48S 䃪㒚 ᪜ᢚ ⼧ѹ ูѹ
4&5 %"5" 4)*'5 3&4&5
F002 96S
MS ̹ߔ҈喏Ō MS ᠵM U ፤᪜
F003 144S
F004 192S

辅助触头模块
辅助触头基本参数见下表，辅助触头为电气上分开的，即每组触头上可接不同的
电压；辅助触头的每对接线端子均用2位数标志，标志的个位数是功能数，1、2
表示常闭触头，3、4表示常开触头；标志的十位数为序列数。属于同一触头接线
端子用相同的序列数，且所有具有相同功能的触头用不同的序列数。95、98标
志故障信号常开触头，05、08标志短路信号常开触头。
当主电路发生过载(或过流过压、断相缺相等)故障时操作旋钮处于TRIP，05、08
短路报警信号闭合，95、98故障报警信号亦闭合，主电路分断。
辅助触头

机械无源、隔离辅助触头

Ue 额定控制容量 接通能力
Ith(A) Ui(V)
AC(V) DC(V) AC(VA) DC(W) AC(VA) DC(W)
48 24 300 120 1500 800
110/127 48 500 90 3500 700
6.3 690 220/240 110 600 75 6000 400
380 220 520 68 7500 260
/ 440 / 61 / 220

三极基本型产品
ZYCPS基本配置：主体+电子脱扣器+辅助触头组
短路瞬时动作
短路短延时或定时限(面板可调)
过压保护
欠压保护
欠流保护
堵转保护
断相保护
缺相保护
三相不平衡保护
起动延时功能
三极基本型产品外形图

www.sd-zygc.com Page-26
