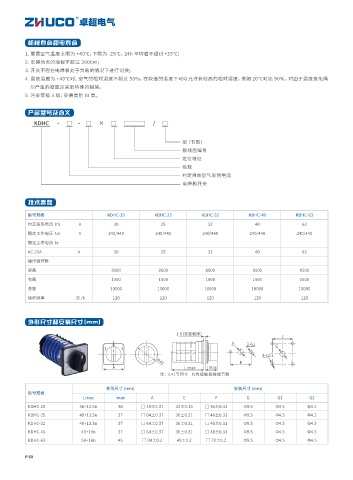

Page 54 - 温州卓超电气有限公司

机械寿命和电寿命

1. 周围空气温度上限为 +40℃，下限为 -25℃，24h 平均值不超过 +35℃；
2. 安装地点的海拔不超过 2000m；
3. 开关不应在电焊机处于负载的情况下进行切换；
4. 最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶
尔产生的凝露应采取特殊的措施。
5. 污染等级 3 级；安装类别 III 类。

产品型号及含义

KDHC - □ - □ × □ / □

层（节数）
接线图编号
定位特征
极数
约定自由空气发热电流
电焊机开关

技术参数

型号规格 KDHC-20 KDHC-25 KDHC-32 KDHC-40 KDHC-63
约定发热电流 Ith A 20 25 32 40 63
额定工作电压 Ue V 240/440 240/440 240/440 240/440 240/440
额定工作电流 Ie
AC-21A A 20 25 32 40 63
操作循环数
空载 8500 8500 8500 8500 8500
有载 1500 1500 1500 1500 1500
总数 10000 10000 10000 10000 10000
操作频率 次 /h 120 120 120 120 120

外形尺寸和安装尺寸 (mm)

1-5（安装板厚）
F
0 G 2-G1 G
1 2
4-G2
E
Φ43
A L max I max
注：L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
Lmax Imax A E F G G1 G2
KDHC-20 36+12.5n 38 □ 48±0.31 32±0.16 □ 36±0.31 Φ9.5 Φ3.5 Φ4.5
KDHC-25 49+13.5n 37 □ 64±0.37 36±0.31 □ 48±0.31 Φ9.5 Φ4.5 Φ4.5
KDHC-32 49+13.5n 37 □ 64±0.37 36±0.31 □ 48±0.31 Φ9.5 Φ4.5 Φ4.5
KDHC-40 43+13n 37 □ 64±0.37 36±0.31 □ 48±0.31 Φ9.5 Φ4.5 Φ4.5
KDHC-63 58+18n 45 □ 90±0.2 45±0.2 □ 70±0.2 Φ9.5 Φ4.5 Φ4.5

P 50
