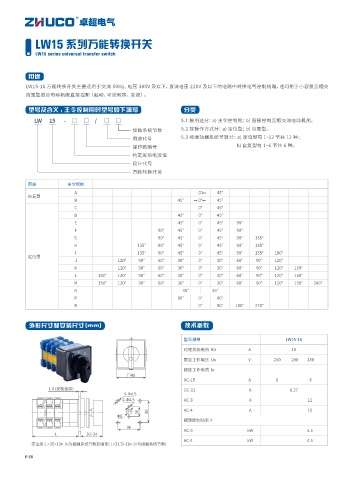

LW15 系列万能转换开关

LW15 series universal transfer switch

用途
LW15-16 万能转换开关主要适用于交流 50Hz，电压 380V 及以下，直流电压 220V 及以下的电路中转换电气控制线路，也可用于小容量三相交
流笼型感应电动机做直接控制（起动、可逆转换、变速）。
型号及含义 : 主令控制用时型号如下填写 分类

LW 15 - □ □ / □ □ 5.1 按用途分：a) 主令控制用；b) 直接控制三相交流电动机用。
接触系统节数 5.2 按操作方式分：a) 定位型；b) 自复型。
用途代号 5.3 按操动器系统节数分：a) 定位型有 1~12 节共 12 种；
操作图编号 b) 自复型有 1~6 节共 6 种。
约定发热电流值
设计代号
万能转换开关
用途 主令控制
A 0° 45°
自复型
B 45° 0° 45°
C 0° 45°
D 45° 0° 45°
E 45° 0° 45° 90°
F 90° 45° 0° 45° 90°
G 90° 45° 0° 45° 90° 135°
H 135° 90° 45° 0° 45° 90° 135°
I 135° 90° 45° 0° 45° 90° 135° 180°
定位型
J 120° 90° 60° 30° 0° 30° 60° 90° 120°
K 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
L 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
M 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180°
N 45° 45°
P 90° 0° 90°
R 0° 90° 180° 270°

外形尺寸和安装尺寸 (mm) 技术参数

型号规格 LW15-16
约定发热电流 Ith A 16
额定工作电压 Ue V 240 250 380

额定工作电流 le
□48
AC-15 A 6 6
1-6（安装板厚） DC-13 A 0.27
4-Φ4.5
2-Φ4.5 AC-3 A 12
16 36 AC-4 A 10
Φ8
额定控制功率 P
36
AC-3 kW 5.5
L 30~34
AC-4 kW 4.5
定位型：L=35+13n （n为接触系统节数）自复型：L=31.5+13n （n为接触系统节数）
P 26
