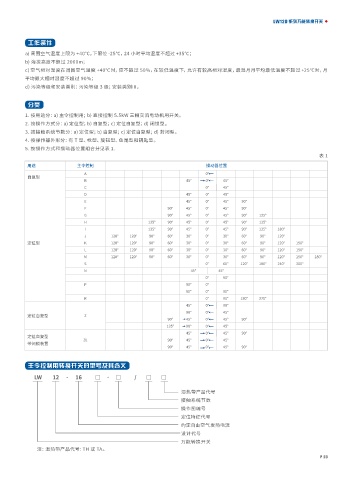

LW12D 系列万能转换开关

工作条件

a) 周围空气温度上限为 +40℃，下限位 -25℃，24 小时平均温度不超过 +35℃；
b) 海拔高度不超过 2000m；
c) 空气相对湿度在周围空气温度 +40℃时，应不超过 50%，在较低温度下，允许有较高相对湿度，最湿月月平均最低温度不超过 +25℃时，月
平均最大相对湿度不超过 90%；
d) 污染等级和安装类别：污染等级 3 级；安装类别Ⅲ。

分类

1. 按用途分：a) 主令控制用；b) 直接控制 5.5kW 三相交流电动机用开关。
2. 按操作方式分：a) 定位型；b) 自复型；c) 定位自复型；d) 闭锁型。
3. 按接触系统节数分：a) 定位型；b) 自复型；c) 定位自复型；d) 封闭型。
4. 按操作器外形分：有 T 型、枪型、旋钮型、鱼尾型和钥匙型。
5. 按操作方式和操动器位置组合分见表 1.
表1

用途 主令控制 操动器位置
A 0°
自复型
B 45° 0° 45°
C 0° 45°
D 45° 0° 45°
E 45° 0° 45° 90°
F 90° 45° 0° 45° 90°
G 90° 45° 0° 45° 90° 135°
H 135° 90° 45° 0° 45° 90° 135°
I 135° 90° 45° 0° 45° 90° 135° 180°
J 120° 120° 90° 60° 30° 0° 30° 60° 90° 120°
定位型 K 120° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
L 120° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
M 120° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180°
S 0° 60° 120° 180° 240° 300°
N 45° 45°
0° 90°
P 90° 0°
90° 0° 90°
R 0° 90° 180° 270°
45° 0° 90°
90° 0° 45°
定位自复型 Z
90° 45° 0° 45° 90°
135° 90° 0° 45°
45° 0° 45° 90°
定位自复型
ZL 90° 45° 0° 45°
带闭锁装置
90° 45° 0° 45° 90°
主令控制用转换开关的型号及其含义

LW 12 - 16 □ · □ / □ □

湿热带产品代号
接触系统节数
操作图编号
定位特征代号
约定自由空气发热电流
设计代号
万能转换开关
注：湿热带产品代号：TH 或 TA。
