P. 29

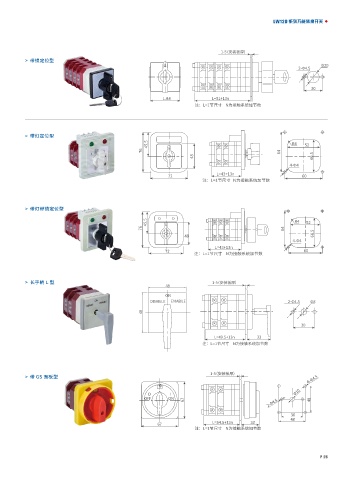

LW12D 系列万能转换开关
1-5（安装板厚）
> 带锁定位型
Φ20
2-Φ4.5
30
□48 L=51+13n
注：L=1节尺寸 N为接触系统加节数
> 带灯定位型
45.5 R4 52
76 64
48 66.5
4-Φ4
L=43+13n
72 60
注：L=1节尺寸 N为接触系统加节数
> 带灯带锁定位型
45.5 R4 52
76 64
48 66.5
4-Φ4
L=43+13n
72 60
注：L=1节尺寸 N为接触系统加节数
> 长手柄 L 型 1-5（安装板厚）
48
ON
DISABLE ENABLE 2-Φ4.5 Φ8
48
30
L=49.5+13n 33
注：L=1节尺寸 N为接触系统加节数
1-5（安装板厚）
> 带 GS 面板型
4-Φ4.5
Φ10
O I
OFF ON 67 48
2-Φ4.5
30
48
L=54.5+13n 33
67
注：L=1节尺寸 N为接触系统加节数
P 25
