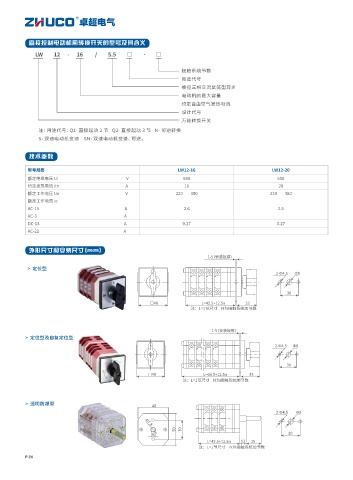

Page 28 - 温州卓超电气有限公司

直接控制电动机用转换开关的型号及其含义

LW 12 - 16 / 5.5 □ · □

接触系统节数
用途代号
被控三相交流鼠笼型异步
电动机的最大容量
约定自由空气发热电流
设计代号
万能转换开关
注：用途代号：Q1- 直接起动 2 节 Q2- 直接起动 3 节 N- 可逆转换
S- 双速电动机变速 SN- 双速电动机变速、可逆。

技术参数

型号规格 LW12-16 LW12-20
额定绝缘电压 Ui V 500 500
约定发热电流 Ith A 16 20
额定工作电压 Ue V 220 380 220 380
额定工作电流 Ie
AC-15 A 2.6 2.6
AC-3 A
DC-13 A 0.27 0.27
AC-21 A

外形尺寸和安装尺寸 (mm)
1-5（安装板厚）
> 定位型
2-Φ4.5 Φ8

30
□48 L=42.5+12.5n 33
注：L=1节尺寸 N为接触系统加节数

1-5（安装板厚）
> 定位型及自复定位型
2-Φ4.5 Φ8

30
□48 L=64.5+12.5n 33
注：L=1节尺寸 N为接触系统加节数

> 透明防爆型
48
2-Φ4.5 Φ8
Φ7.8
50 30
6 30
L=42.5+12.5n 13 25
注：L=1节尺寸 N为接触系统加节数
