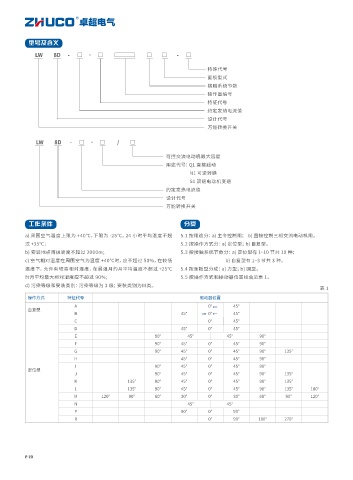

型号及含义

LW 8D - □ · □ □ □ - □

特殊代号
面板型式
接触系统节数
操作图编号
特征代号
约定发热电流值
设计代号
万能转换开关

LW 8D - □ · □ / □

可控交流电动机最大容量
用途代号：Q1 直接起动
N1 可逆转换
S1 双速电动机变速
约定发热电流值
设计代号
万能转换开关

工作条件 分类

a) 周围空气温度上限为 +40℃，下限为 -25℃，24 小时平均温度不超 5.1 按用途分：a) 主令控制用； b) 直接控制三相交流电动机用。
过 +35℃； 5.2 按操作方式分：a) 定位型；b) 自复型。
b) 安装地点海拔高度不超过 2000m； 5.3 按接触系统节数分：a) 定位型有 1~10 节共 10 种；
c) 空气相对湿度在周围空气为温度 +40℃时，应不超过 50%，在较低 b) 自复型有 1~3 节共 3 种。
温度下，允许有较高相对湿度，在最湿月的月平均温度不超过 +25℃ 5.4 按面板型分成：a) 方型；b) 圆型。
时月平均最大相对湿度应不超过 90%； 5.5 按操作方式和操动器位置组合见表 1。
d) 污染等级和安装类别：污染等级为 3 级；安装类别为Ⅲ类。
表 1
操作方式 特征代号 驱动器位置
A 0° 45°
自复型
B 45° 0° 45°
C 0° 45°
D 45° 0° 45°
E 90° 45° 45° 90°
F 90° 45° 0° 45° 90°
G 90° 45° 0° 45° 90° 135°
H 45° 0° 45° 90°
I 90° 45° 0° 45° 90°
定位型
J 90° 45° 0° 45° 90° 135°
K 135° 90° 45° 0° 45° 90° 135°
L 135° 90° 45° 0° 45° 90° 135° 180°
M 120° 90° 60° 30° 0° 30° 60° 90° 120°
N 45° 45°
P 90° 0° 90°
R 0° 90° 180° 270°
