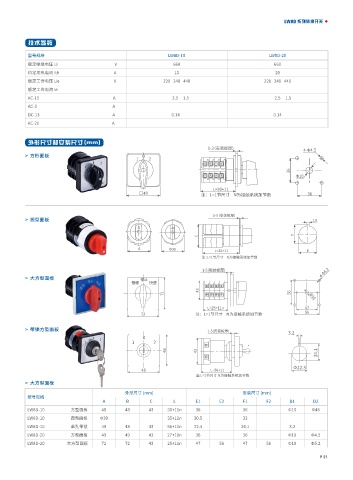

LW8D 系列转换开关

技术参数

型号规格 LW8D-10 LW8D-20
额定绝缘电压 Ui V 660 660
约定发热电流 Ith A 10 20
额定工作电压 Ue V 220 240 440 220 240 440
额定工作电流 Ie
AC-15 A 2.5 1.5 2.5 1.5
AC-3 A
DC-13 A 0.14 0.14
AC-21 A

外形尺寸和安装尺寸 (mm)
1-3（安装板厚）
4-Φ4.5
> 方形面板 0
1 2
36
Φ10

L=30+11
□48 注：L=1节尺寸 N为接触系统加节数 36

1-5（安装板厚）
> 圆型面板 1.9

C F

A Φ39 L=35+11 E
注：L=1节尺寸 N为接触系统加节数
4-Φ5.2
1-5(安装板厚)
> 大方型面板 停止
慢速 快速
43
72 56 Φ10

L=25+11n 47
56
72 注：L=1节尺寸 N为接触系统加节数
> 带锁方型面板 1-5(安装板厚)
3.2
0
1 2
48 43 24.1

Φ22.3
48 L=56+11
注:L=1节尺寸 N为接触系统加节数
> 大方型面板
外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E1 E2 F1 F2 D1 D2
LW8D-10 方型面板 48 48 43 30+11n 36 36 Φ10 Φ45
LW8D-10 圆型面板 Φ39 35+11n 30.5 33
LW8D-10 单孔带锁 48 48 43 56+11n 22.3 24.1 3.2
LW8D-20 方型面板 49 49 43 27+10n 36 36 Φ10 Φ4.5
LW8D-20 大方型面板 72 72 43 25+11n 47 56 47 56 Φ10 Φ5.2
