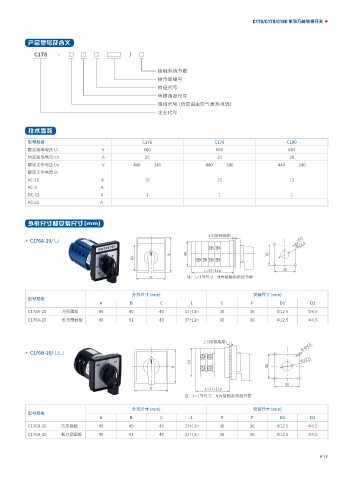

C176/C178/C180 系列万能转换开关

产品型号及含义

C178 - □ □ □ / □

接触系统节数
操作图编号
特征代号
转换角度代号
规格代号（约定自由空气发热电流）
企业代号

技术参数

型号规格 C176 C178 C180
额定绝缘电压 Ui V 660 660 660
约定发热电流 Ith A 20 20 20
额定工作电压 Ue V 440 240 440 240 440 240
额定工作电流 Ie
AC-15 A 15 15 15
AC-3 A
DC-13 A 1 1 1
AC-21 A

外形尺寸和安装尺寸 (mm)

1-5(安装板厚)
> C176A-20/ □ 4.5
Φ12.5
B 49 36
49

L=37+11n 36
A 注：L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E F D1 D2
C176A-20 方形面板 49 49 49 37+11n 36 36 Φ12.5 Φ4.5
C176A-20 长方型面板 49 61 49 37+11n 36 36 Φ12.5 Φ4.5

1-5(安装板厚)
4-Φ4.5
> C176B-20/ □□
43 Φ12.5
B 36

36
A L=37+11n
注：L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E F D1 D2
C176B-20 方形面板 49 49 49 37+11n 36 36 Φ12.5 Φ4.5
C176B-20 长方型面板 49 61 49 37+11n 36 36 Φ12.5 Φ4.5

P 17
