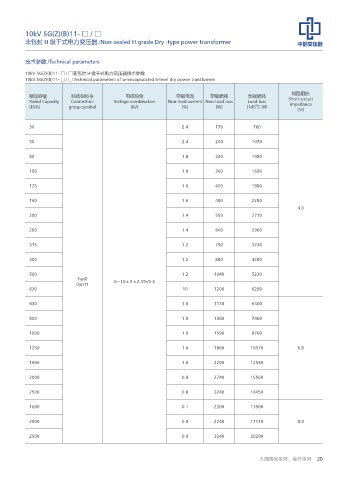

10kV SG(Z)(B)11- □ / □
非包封 H 级干式电力变压器 /Non-sealed H grade Dry -type power transformer
技术参数 /Technical parameters
10kV SG(Z)(B)11- □ / □非包封 H 级干式电力变压器技术参数
10kV SG(Z)(B)11- □ / □ Technical parameters of unencapsulated h-level dry power transformer
短路阻抗
额定容量 联结组标号 电压组合 空载电流 空载损耗 负载损耗
Rated Capacity Connection Voltage combination Non-load current Non-load loss Load loss Short-circuit
(kVA) group symbol (kV) (%) (W) (145℃ )W impedance
(%)
30 2.4 170 760
50 2.4 240 1070
80 1.8 330 1480
100 1.8 360 1690
125 1.6 420 1980
160 1.6 480 2280
4.0
200 1.4 550 2710
250 1.4 640 2960
315 1.2 790 3730
400 1.2 880 4280
500 1.2 1040 5230
Yyn0 6~10±2×2.5%/0.4
Dyn11
630 10 1200 6290
630 1.0 1170 6400
800 1.0 1360 7460
1000 1.0 1590 8760
1250 1.0 1880 10370 6.0
1600 1.0 2200 12580
2000 0.8 2740 15560
2500 0.8 3240 18450
1600 0.1 2200 13900
2000 0.8 2740 17110 8.0
2500 0.8 3240 20290
