P. 150

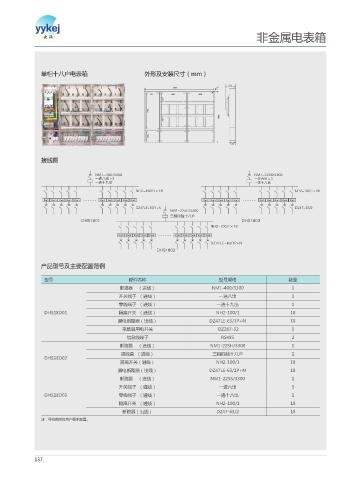

非金属电表箱
单相十八户电表箱 外形及安装尺寸（mm）
171
∅10
1396
232 480 480
297
732
1040
380
192
115
接线图
产品型号及主要配置范例
型号 配件名称 型号规格 数量
断路器 （进线） NM1-400/3300 1
开关端子 （进线） 一进八出 3
零线端子 （进线） 一进十九出 1
DHS18D01 隔离开关 （进线） NH2-100/1 18
漏电断路器（出线） DZ47LE-63/1P+N 18
采集器用电开关 DZ267-32 1
信息线端子 RS485 2
断路器 （进线） NM1-225H/3300 1
接线盒 （进线） 三相四线十八户 1
DHS18D02
隔离开关（进线） NH2-100/1 18
漏电断路器（出线） DZ47LE-63/1P+N 18
断路器 （进线） NM1-225S/3300 1
开关端子 （进线） 一进六出 3
DHS18D03 零线端子 （进线） 一进十八出 1
隔离开关 （进线） NH2-100/1 18
断路器（出线） DZ47-63/2 18
注：导线截面按用户要求配置。
137
