P. 145

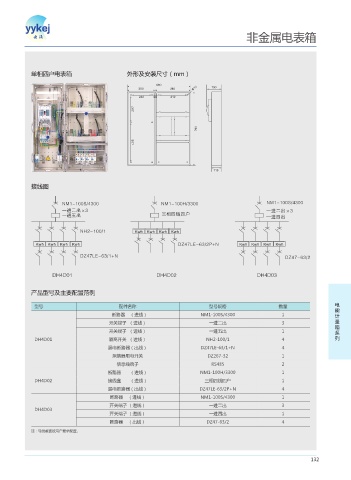

非金属电表箱
单相四户电表箱 外形及安装尺寸（mm）
接线图
%) % %) % %) %
产品型号及主要配置范例
型号 配件名称 型号规格 数量 电
能
断路器 （进线） NM1-100S/4300 1 计
开关端子 （进线） 一进二出 3 量
箱
开关端子 （进线） 一进五出 1 系
DH4D01 隔离开关 （进线） NH2-100/1 4 列
漏电断路器（出线） DZ47LE-63/1+N 4
采集器用电开关 DZ267-32 1
信息线端子 RS485 2
断路器 （进线） NM1-100H/3300 1
DH4D02 接线盒 （进线） 三相四线四户 1
漏电断路器（出线） DZ47LE-63/2P+N 4
断路器 （进线） NM1-100S/4300 1
开关端子 （进线） 一进二出 3
DH4D03
开关端子 （进线） 一进四出 1
断路器 （出线） DZ47-63/2 4
注：导线截面按用户要求配置。
132
