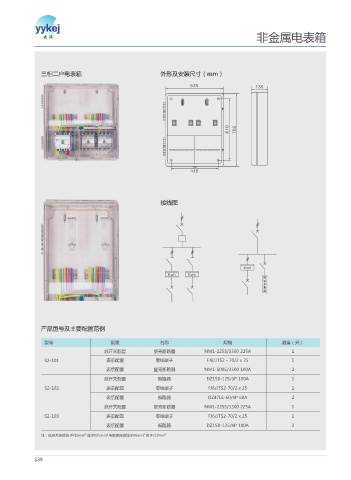

非金属电表箱
三相二户电表箱 外形及安装尺寸（mm）
535 135
610 705
445
接线图
产品型号及主要配置范例
型号 配置 名称 规格 数量（只）
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
S2-101 表前配置 零线端子 FJ6/JTS2 - 70/2 x 25 1
表后配置 塑壳断路器 NM1-100S/3300 100A 2
总开关配置 断路器 DZ158-125/3P 100A 1
S2-102 表前配置 零线端子 FJ6/JTS2-70/2 x 25 1
表后配置 断路器 DZ47LE-60/4P 60A 2
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
S2-103 表前配置 零线端子 FJ6/JTS2-70/2 x 25 1
表后配置 断路器 DZ158-125/4P 100A 2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
2
2
2
139
