P. 148

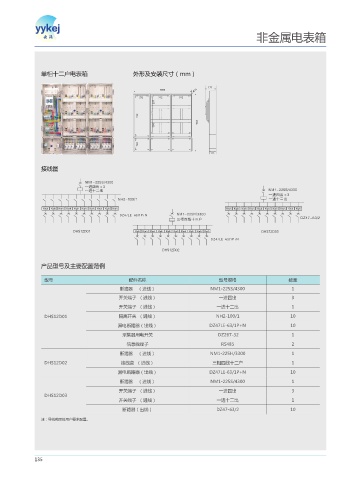

非金属电表箱
单相十二户电表箱 外形及安装尺寸（mm）
171
∅10
1060
232 312 312
297
732
1040
380
192
115
接线图
DZ47LE 63 1P N- / +
DHS12D01 DHS12D03
DZ47LE 63 1P N- / +
DHS12D02
产品型号及主要配置范例
型号 配件名称 型号规格 数量
断路器 （进线） NM1-225S/4300 1
开关端子 （进线） 一进四出 3
开关端子 （进线） 一进十二出 1
DHS12D01 隔离开关 （进线） NH2-100/1 10
漏电断路器（出线） DZ47LE-63/1P+N 10
采集器用电开关 DZ267-32 1
信息线端子 RS485 2
断路器 （进线） NM1-225H/3300 1
DHS12D02 接线盒 （进线） 三相四线十二户 1
漏电断路器（出线） DZ47LE-63/1P+N 10
断路器 （进线） NM1-225S/4300 1
开关端子 （进线） 一进四出 3
DHS12D03
开关端子 （进线） 一进十二出 1
断路器（出线） DZ47-63/2 10
注：导线截面按用户要求配置。
135
