非金属电表箱

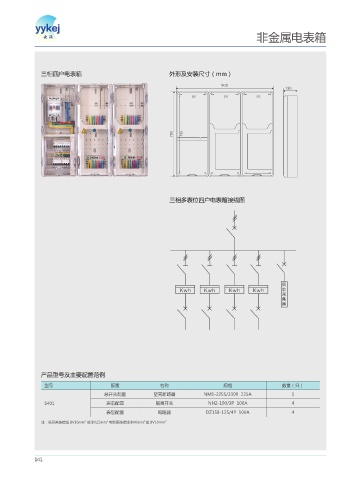

三相四户电表箱 外形及安装尺寸（mm）
900
130
232 232 232
790 732
三相多表位四户电表箱接线图
产品型号及主要配置范例
型号 配置 名称 规格 数量（只）
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
S401 表前配置 隔离开关 NH2-100/3P 100A 4
表后配置 断路器 DZ158-125/4P 100A 4
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
2
2
141
