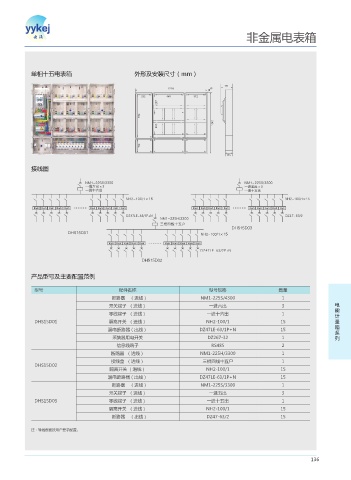

非金属电表箱
单相十五电表箱 外形及安装尺寸（mm）
171
1228 ∅10
232 480 312
297
732
1040
380
192
115
接线图
DZ47LE 63 1P N- / +
DHS15D03
DHS15D01
DZ47LE 63 2P N- / +
DHS15D02
产品型号及主要配置范例
型号 配件名称 型号规格 数量
断路器 （进线） NM1-225S/4300 1
开关端子 （进线） 一进六出 3 电
能
零线端子 （进线） 一进十六出 1 计
DHS15D01 隔离开关 （进线） NH2-100/1 15 量
漏电断路器（出线） DZ47LE-63/1P+N 15 箱
系
采集器用电开关 DZ267-32 1 列
信息线端子 RS485 2
断路器 （进线） NM1-225H/3300 1
接线盒 （进线） 三相四线十五户 1
DHS15D02
隔离开关 （进线） NH2-100/1 15
漏电断路器（出线） DZ47LE-63/1P+N 15
断路器 （进线） NM1-225S/3300 1
开关端子 （进线） 一进五出 3
DHS15D03 零线端子 （进线） 一进十五出 1
隔离开关 （进线） NH2-100/1 15
断路器 （出线） DZ47-63/2 15
注：导线截面按用户要求配置。
