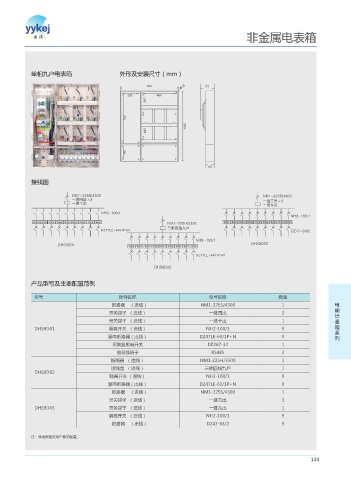

非金属电表箱
单相九户电表箱 外形及安装尺寸（mm）
∅10 171
848
232 480
297
732
1040
380
192
115
接线图
DZ47LE 63 1P N- / +
DHS9D01 DHS9D03
DZ47LE 63 1P N- / +
DHS9D02
产品型号及主要配置范例
型号 配件名称 型号规格 数量
断路器 （进线） NM1-225S/4300 1 电
能
开关端子 （进线） 一进四出 3
计
开关端子 （进线） 一进十出 1 量
DHS9D01 隔离开关 （进线） NH2-100/1 9 箱
系
漏电断路器（出线） DZ47LE-63/1P+N 9 列
采集器用电开关 DZ267-32 1
信息线端子 RS485 2
断路器 （进线） NM1-225H/3300 1
接线盒 （进线） 三相四线九户 1
DHS9D02
隔离开关 （进线） NH2-100/1 9
漏电断路器（出线） DZ47LE-63/1P+N 9
断路器 （进线） NM1-225S/4300 1
开关端子 （进线） 一进三出 3
DHS9D03 开关端子 （进线） 一进九出 1
隔离开关 （进线） NH2-100/1 9
断路器 （出线） DZ47-63/2 9
注：导线截面按用户要求配置。
