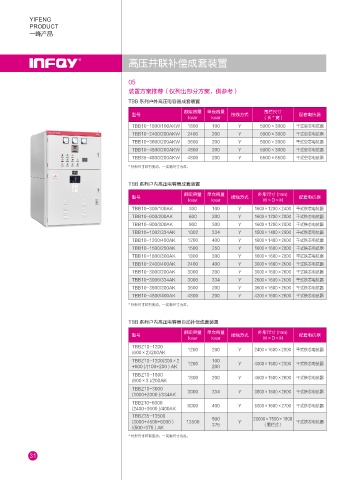

Page 38 - 浙江一峰电气科技有限公司

YIFENG
PRODUCT
一峰产品
一峰产品

高压并联补偿成套装置

05
装置方案推荐（仅列出部分方案，供参考）
TBB 系列户外高压电容器成套装置

额定容量 单台容量 围栏尺寸
型号 接线方式 配套电抗器
kvar kvar (长* 宽)
TBB10-1800/100AKW 1800 100 Y 5000×3000 干式空芯电抗器
TBB10-2400/200AKW 2400 200 Y 5000×3000 干式空芯电抗器
TBB10-3600/200AKW 3600 200 Y 5000×3000 干式空芯电抗器
TBB10-4800/200AKW 4800 200 Y 5000×3000 干式空芯电抗器
TBB35-4800/200AKW 4800 200 Y 6500×6500 干式空芯电抗器
* 外形尺寸若有变动，一实物尺寸为准。

TBB 系列户内高压电容器成套装置
额定容量 单台容量 外形尺寸 (mm)
型号 接线方式 配套电抗器
kvar kvar W×D×H
TBB10-300/100AK 300 100 Y 1600×1200×2400 干式铁芯电抗器
TBB10-600/200AK 600 200 Y 1600×1200×2800 干式铁芯电抗器
TBB10-900/300AK 900 300 Y 1600×1200×2800 千式铁芯电抗器
TBB10-1002/334AK 1002 334 Y 1500×1400×2900 干式铁芯电抗器
TBB10-1200/400AK 1200 400 Y 1600×1400×2600 千式铁芯电抗器
TBB10-1500/250AK 1500 250 Y 1600×1600×2800 千式铁芯电抗器
TBB10-1800/300AK 1800 300 Y 1600×1600×2800 干式铁芯电抗器
TBB10-2400/400AK 2400 400 Y 3000×1600×2600 干式铁芯电抗器
TBB10-3000/200AK 3000 200 Y 3000×1600×2600 千式铁芯电抗器
TBB10-3006/334AK 3006 334 Y 2600×1600×2600 干式铁芯电抗器
TBB10-3600/200AK 3600 200 Y 3600×1600×2600 千式铁芯电抗器
TBB10-4800/400AK 4800 200 Y 4200×1600×2600 千式铁芯电抗器
* 外形尺寸若有变动，一实物尺寸为准。

TBB 系列户内高压电容器自动补偿成套装置
额定容量 单台容量 外形尺寸 (mm)
型号 接线方式 配套电抗器
kvar kvar W×D×H
TBBZ10-1200 1200 200 Y 2400×1600×2800 干式铁芯电抗器
(600×2)/200AK
TBBZ10-1200(300×2 1200 100 Y 4000×1500×2300 干式铁芯电抗器
+600 )/(100+200 ) AK 200
TBBZ10-1800 1800 200 Y 4500×1500×2600 干式铁芯电抗器
(600×3 )/200AK
TBBZ10-3000 3000 334 Y 3800×1500×2600 干式铁芯电抗器
(1000+2000 )/334AK
TBB210-6000 6000 400 Y 5000×1600×2700 干式铁芯电抗器
(2400+3600 )/400AK
TBBZ35-13500 500 20000×7500×1800
(3000+4500+6000 ) 13500 375 Y （围栏式） 干式铁芯电抗器
/(500+375 ) AK
* 外形尺寸若有变动，一实物尺寸为准。
