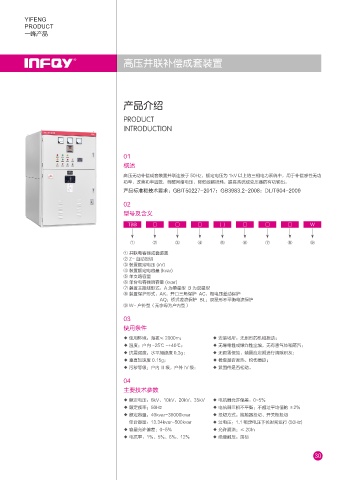

高压并联补偿成套装置
产品介绍
PRODUCT
INTRODUCTION
01
概述
高压无功补偿成套装置并联连接于 50Hz，额定电压为 1kV 以上的三相电力系统中，用于补偿感性无功
功率，改善功率因数，调整网络电压，降低线路损耗，提高系统或变压器的有功输出。
产品标准和技术要求：GB/T50227-2017；GB3983.2-2008；DL/T604-2009
02
型号及含义
TBB □ □ □ ( ) □ □ □ W
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
① 并联电容器成套装置
② Z- 自动投切
③ 装置额定电压 (kV)
④ 装置额定电容量 (kvar)
⑤ 单支路容量
⑥ 单台电容器的容量 (kvar)
⑦ 装置主接线形式：A 为单星型 B 为双星型
⑧ 装置保护形式：AK：开口三角保护 AC：相电压差动保护
AQ：桥式差流保护 BL：双星形不平衡电流保护
⑨ W- 户外型（无字母为户内型）
03
使用条件
◆ 使用环境：海拔≤ 2000m； ◆ 安装场所：无剧烈的机械振动；
◆ 温度：户内 -25℃ ~+40℃； ◆ 无导电性或爆炸性尘埃，无有害气体和蒸汽；
◆ 抗震强度：水平加速度 0.3g； ◆ 无雨雪侵蚀，装置应定期进行清除积灰；
◆ 垂直加速度 0.15g； ◆ 检查是否发热、灼伤痕迹；
◆ 污秽等级：户内 III 级，户外 IV 级； ◆ 紧固件是否松动。
04
主要技术参数
◆ 额定电压：6kV、10kV、20kV、35kV ◆ 电抗器允许偏差：0~5%
◆ 额定频率：50Hz ◆ 电抗器三相不平衡：不超过平均值的 ±2%
◆ 额定容量：40kvar-36000kvar ◆ 投切方式：接触器投切、开关柜投切
单台容量：13.34kvar-500kvar ◆ 过电压：1.1 额定电压下长时间运行 (50Hz)
◆ 容量允许偏差：0~5% ◆ 允许涌流：≤ 20In
◆ 电抗率：1%、5%、6%、12% ◆ 绝缘耐压：国标
