Page 36 - 浙江一峰电气科技有限公司
P. 36
YIFENG
PRODUCT
一峰产品
一峰产品

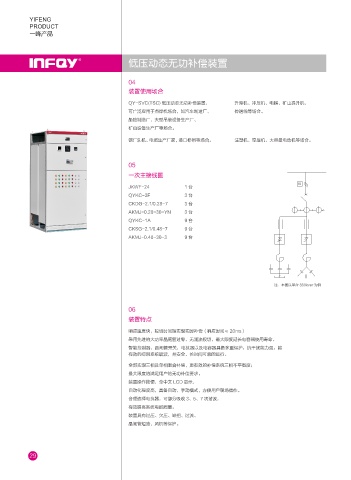

低压动态无功补偿装置
04
装置使用场合
QY-SVC(TSC) 低压动态无功补偿装置， 升降机、冲压机、电梯、矿山提升机，
可广泛应用于点焊机场合，如汽车制造厂、 传送线等场合。
船舶制造厂、大型吊装设备生产厂、
矿山设备生产厂等场合。
钢厂轧机、电缆生产厂家，港口桥吊等场合。 注塑机、空压机、大容量电动机等场合。
05
一次主接线图
,*
JKWF-24 1台
QYKC-3F 3台
CKDG-2.1/0.28-7 3台
AKMJ-0.28-30-YN 3台
QYKC-1A 9台
CKSG-2.1/0.48-7 9台
AKMJ-0.48-30-3 9台
注：本图以单台 360kvar 为例
06
装置特点
响应速度快，投切时间短实现实时补偿（响应时间≤ 20ms）
采用先进的大功率晶闸管过零、无涌流投切，最大限度延长电容器使用寿命。
智能控制器，晶闸管开关，电抗器以及电容器具备多重保护，抗干扰能力强，能
有效的抑制系统谐波，并安全、长时间可靠的运行。
全部实现三相及单相混合补偿，更有效的补偿系统三相不平衡度；
最大限度的满足用户的无功补偿要求。
装置操作简便，全中文 LCD 显示，
自动化程度高，具备自动、手动模式，方便用户现场操作。
合理选择电抗器，可部分吸收 3、5、7 次谐波，
有效提高系统电能质量。
装置具有过压、欠压、缺相、过流、
晶闸管短路、风机等保护。
29
