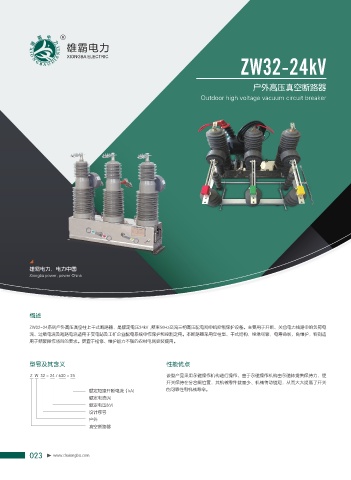

ZW32-24kV

户外高压真空断路器
Outdoor high voltage vacuum circuit breaker

雄霸电力，电力中国
Xiongba power, power China

概述

ZW32-24系列户外高压真空柱上干式断路器，是额定电压24kV ,频率50Hz交流三相高压配电网中的控制保护设备。主要用于开断、关合电力线路中的负荷电
流、过载电流及短路电流适用于变电站及工矿企业配电系统中作保护和控制之用。本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适
用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网安装使用。

型号及其含义 性能优点
Z W 32 - 24 / 630 - 25 该型产品采用永磁操作机构进行操作、由于永磁操作机构由永磁体提供保持力，使
开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关
额定短路开断电流（kA) 的可靠性和机械寿命。
额定电流(A)
额定电压(kV)
设计序号
户外
真空断路器
