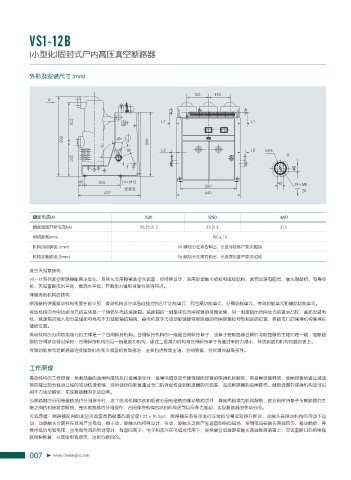

VS1-12B


           (小型化)固封式户内高压真空断路器



           外形及安装尺寸 (mm)



                  "



                                                        -                              -


                                           c
                                      c

                                                        -                              -    .
                                                                                                    "



                                             f.
                                                                                                        f.
                                            Ⴕ㷱ႀ



            额定电流(A)                                630                   1250                    1600
            额定短路开断电流(kA)                         20,25,31.5             25,31.5                  31.5
            相间距离(mm)                                                      150±1.5
            机构顶部联锁L1(mm)                                      50 (联锁分左或右伸出,长度可按客户要求定制)

            机构主轴联锁L2(mm)                                      36 (联锁分左或右伸出,长度可按客户要求定制)

           真空灭弧室结构
           VS1-12系列真空断路器配用小型化、系列化专用陶瓷真空灭弧室,经特殊设计,采用新型触头板料和磁场结构,具有回路电阻低、触头耐磨损、电寿命
           长、灭弧室耐压水平高、截流水平低、开断能力强和可靠性高等特点。
           弹簧操动机构的结构
           断路器的弹簧操动机构布置在前半部,操动机构设计成各自独立的四个功能单元,即合闸功能单元、分闸功能单元、传动功能单元和辅助功能单元。
           操动机构的合闸功能单元的主体是一个铸铝外壳的减速箱。减速箱的一侧是挂有合闸弹簧的挂簧拐臂,另一侧是输出合闸动力的驱动凸轮,底部安装电
           机:减速箱的输入部分是储能电机和手力储能轴的轴端,由电机或手力驱动能够使得断路器的合闸弹簧拉伸到规定的位置,将被专门的保持机构保持在
           储能位置。
           操动机构的分闸功能单元的主体是一个合闸保持机构。合闸保持机构的一端是合闸保持挚子,该挚子在断路器合闸时与断路器的主轴扣在一起,使断路
           器的合闸状态得以保持:合闸保持机构的另一端是脱扣机构,通过二级减力机构将合闸保持挚子传递过来的力减小,并送到脱扣机构的脱扣板上。
           传动功能单元是断路器连接操动机构和灭弧室的传动部分,主要包括传动主轴、分闸弹簧、分闸缓冲器等部件。

           工作原理

           操动机构的工作原理:当断路器的合闸电磁铁执行合闸指令时,合闸电磁铁动作使得储能弹簧的保持机构解锁,将合闸弹簧释放,合闸弹簧就通过减速
           箱的输出部分驱动凸轮的转动快速收缩,将所储存的能量通过专门的连板传递到断路器的灭弧室,完成断路器的合闸操作。储能弹簧的保持机构还可以
           用手力驱动解锁,实现断路器的手动合闸。
           当断路器的分闸电磁铁执行分闸指令时,这个脱扣机构的脱扣板被分闸电磁铁的操动铁芯顶开,导致两极减力机构解锁,使合闸保持挚子与断路器的主
           轴之间的扣接状态解锁,完成断路器的分闸操作,合闸保持机构的脱扣机构还可以用手力驱动,实现断路器的手动分闸。
           灭弧原理:断路器配用的真空灭弧室具有极高的真空度1.33×10.3pa,断路器在系统中进行正常的分闸或短路开断时,动触头在操动机构的带动下运
           动,动静触头分离并在其间产生电弧,由于动、静触头的特殊设计,在动、静触头之间产生适宜的纵向磁场,控制电弧在触头表面均匀、移动燃烧,并
           维持低的电弧电压,当电弧电流自然过零时,残留的离子、电子和蒸汽在电磁场作用下,很快复合或凝聚在触头表面和屏蔽罩上,灭弧室断口的绝缘强
           度很快恢复,从而使电弧熄灭,达到分断目的。
