P. 16

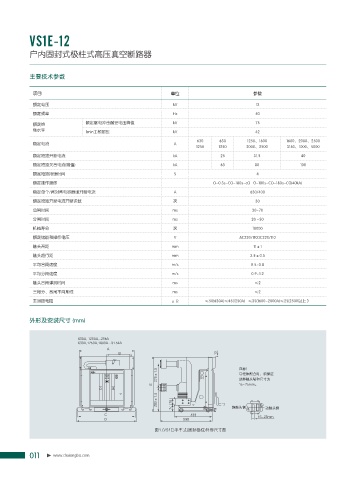

VS1E-12


           户内固封式极柱式高压真空断路器



           主要技术参数


            项目                                              单位                          参数
            额定电压                                             kV                          12
            额定频率                                            Hz                           50
            额定绝                额定雷电冲击耐受电压峰值                  kV                          75
            缘水平                1min工频耐压                      kV                          42
                                                                     630     630      1250、1600     1600、2000、2500
            额定电流                                             A
                                                                    1250    1250      2000、2500     3150、1000、5000
            额定短路开断电流                                         kA              25         31.5             40
            额定短路关合电流(峰值)                                     kA              63          80             100
            额定短路持续时间                                         S                           4
            额定操作顺序                                                        O-0.3s-CO-180s-cO   O-180s-CO-180s-CO(40kA)
            额定单个/背对背电容器组开断电流                                 A                         630/400
            额定短路开断电流开断次数                                     次                           30
            合闸时间                                            ms                          30~70
            分闸时间                                            ms                          20 ~50
            机械寿命                                             次                          10000
            额定储能和操作电压                                        V                     AC220/110DC220/110
            触头开距                                            mm                          11±1
            触头超行距                                           mm                         3.5±0.5
            平均合闸速度                                          m/s                        0.5~0.8
            平均分闸速度                                          m/s                        0.9~1.2
            触头合闸弹跳时间                                        ms                           ≤2
            三相分、合闸不同期性                                      ms                           ≤2
            主回路电阻                                           μΩ         ≤50(630A)≤45(1250A)   ≤35(1600~2000A)≤25(2500以上)


           外形及安装尺寸 (mm)


                               "      "     L"
                               "     "     "       L"
                                      "
                                          #

                                                          d                        ∔ᘻ善
                                                                                   ̺ᴈѿ䙹ऴᬢ喏䶧ԉ䃭
                                                                                   ߔ䲅㼒๠ચসᅦᄤͦ
                                                     &                               _  NNȠ
                                                          d

                                                                                 䲅㼒๠ӓ       ߔ㼒๠ӓ
                                     $                                                         NN
                                     %
                                                      ప   74 & ᝷䒒ᐻ దᄭᲭᴝ โᒎᅦᄤప
