VS1-12 雄霸电力

户内侧装式高压真空断路器 XIONGBA ELECTRIC

接上表

项目 单位 参数
工频耐压 ( 额定开断前后 ) 42(断口48)
额定绝缘水平 kA
冲击耐压 ( 额定开断前后 ) 75(断口85)
额定操作顺序 分-0.3S-合分-180S-合分
机械寿命 次 10000
额定短路开断电流开断次数 次 50
操作机构额定合闸电压 (直流) V 110,220
操作机构额定分闸电压 (直流) V 110,200
触头开距 mm 11±1
超行程 (触头弹簧压缩长度) mm 3.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.1±0.2
平均合闸速度 m/s 0.6±0.2
最高操作电压下 ≤0.05
分闸时间 s
最低操作电压下 ≤0.08
合闸时间 s 0.1 50
各相主回路电阻 uΩ 60
动静触头允许磨损累积厚度 mm 3

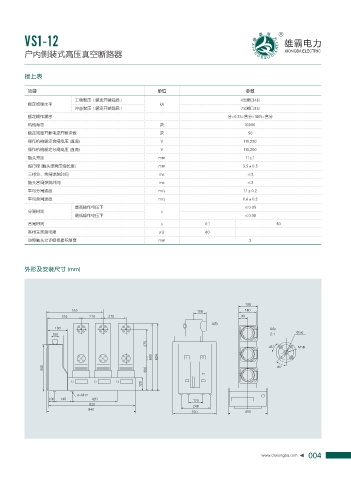

外形及安装尺寸 (mm)

"ऽ
"ऽ
Ÿ

c .

c

.

004
