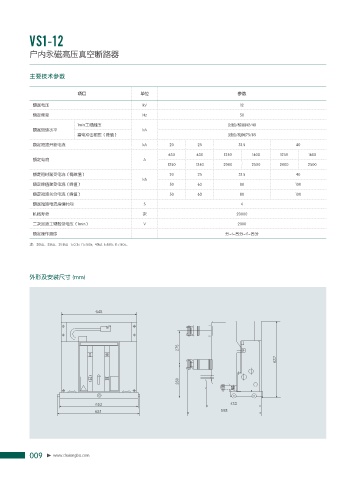

VS1-12


           户内永磁高压真空断路器



           主要技术参数


                            项目                   单位                                参数
            额定电压                                  kV                                12
            额定频率                                  Hz                               50
                            1min工频耐压                                           对地/相间42/48
            额定绝缘水平                                kA
                            雷电冲击耐压(峰值)                                         对地/相间75/85

            额定短路开断电流                              kA       20        25            31.5                40
                                                           630       630      1250      1600     1250      1600
            额定电流                                  A
                                                           1250     1250      2000      2500     2000      2500
            额定短时耐受电流(有效值)                                  20        25            31.5                40
                                                  kA
            额定峰值耐受电流(峰值)                                   50        63            80                  100
            额定短路关合电流(峰值)                                   50        63            80                  100
            额定短路电流持续时间                            S                                 4

            机械寿命                                  次                               20000
            二次回路工频耐受电压(1min)                      V                                2000
            额定操作顺序                                                            分-t-合分-t1-合分
           注:20kA、25kA、31.5kA   t=0.3s  t1=180s;  40kA  t=180s  t1=180s。





           外形及安装尺寸 (mm)
